EN 10305-2 Precision Welded Drive Shaft Tubing – E355, E235, E420, E275 (Ø60 x 3.5 mm & 50–219 mm)

EN 10305-2 presné zvárané rúrky hnacieho hriadeľa – E355, E235, E420, E275 (Ø60 x 3,5 mm & 50–219 mm)

Prehľad

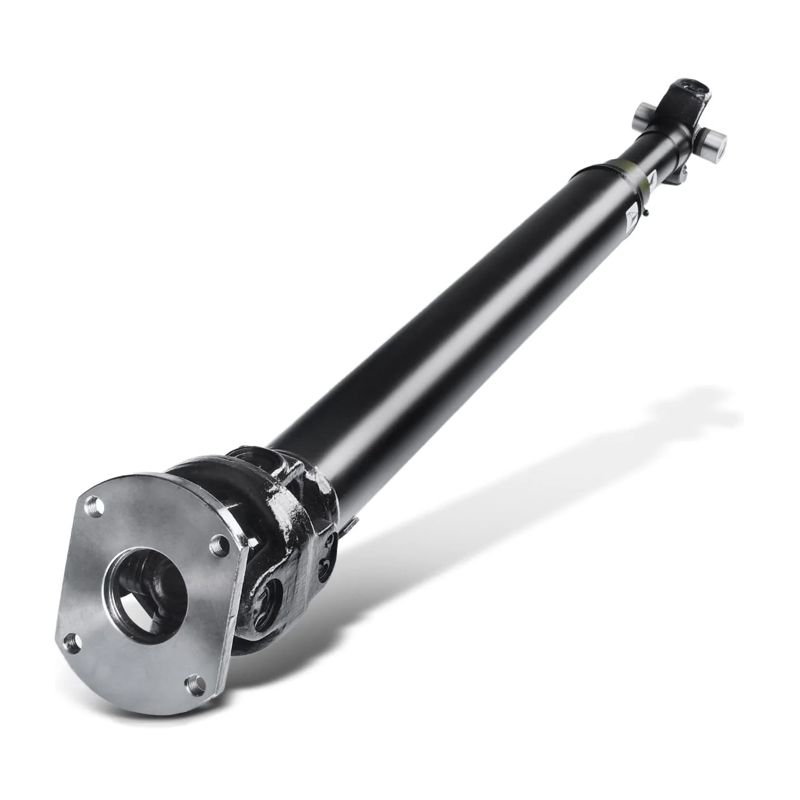

Posuňte svoje projekty vpred s našimi presnými zváranými rúrami hnacieho hriadeľa EN 10305-2 v triedach E355, E235, E420 a E275. K dispozícii vo veľkostiach od Ø50 do 219 mm (1,969–8,622 palca), vonkajší priemer (OD) a hrúbka steny (WT) od 1 do 5 mm (0,039–0,197 palca), vrátane robustného Ø60 x 3,5 mm (2,362 x 0,138 palca), tieto zvárané trubice poskytujú výnimočný výkon pre automobilový priemysel. Navrhnuté pre efektívny prenos krútiaceho momentu, zaisťujú trvanlivosť hnacích hriadeľov pre osobné automobily, nákladné autá a ťažké stroje s minimálnym sekundárnym použitím vo valcoch a valcoch.

Prečo si vybrať naše potrubie hnacieho hriadeľa?

· Vysoký výkon: Typy E355, E235, E420 a E275 ponúkajú medzu klzu až 470 N/mm², ideálne pre rúrky hnacieho hriadeľa automobilov a priemyselný prenos sily.
· Tolerancie presnosti: Pevné tolerancie (napr. Ø60 mm/2,362 palca OD ±0,15 %, 3,5 mm/0,138 palca WT ±10 %) zaisťujú bezproblémovú integráciu do zostáv hnacieho hriadeľa.
· Vynikajúca odolnosť proti únave: Proces zvárania za studena (CDW) zvyšuje odolnosť a minimalizuje opotrebovanie v prostrediach s vysokým krútiacim momentom.
· Hladká povrchová úprava: Čisté, rovnomerné povrchy znižujú trenie, zvyšujú výkon hnacieho hriadeľa a životnosť.
· Globálne štandardné veľkosti: Bežné veľkosti ako Ø60 x 3,5 mm (2,362 x 0,138 palca) a Ø180 x 3 mm (7,087 x 0,118 palca), v rámci Ø50–219 mm, spĺňajú automobilové a priemyselné potreby.
· Nákladovo efektívna spoľahlivosť: Vysokokvalitné uhlíkové ocele poskytujú špičkový výkon za konkurencieschopné ceny.

Výrobný proces

Naše presné zvárané rúrky hnacieho hriadeľa podľa EN 10305-2 sú vyrobené pre dokonalosť:

1. Za studena ťahané zvárané (CDW): Oceľové pásy sú zvárané a ťahané za studena, aby sa dosiahli presné rozmery (napr. Ø60 x 3,5 mm/2,362 x 0,138 palca), čím sa zvyšuje pevnosť a kvalita povrchu pre presné zvárané rúrky.
2. Tepelné spracovanie: Normalizačné (N) alebo ťahané za studena (C, LC) podmienky optimalizujú mechanické vlastnosti na prenos krútiaceho momentu.
3. Povrchová úprava: Hladké, čisté povrchy, často naolejované alebo fosfátované, zaisťujú odolnosť proti korózii a jednoduchú montáž.
4. Testovanie kvality: Rozmerové kontroly, ťahové skúšky a nedeštruktívne skúšky (napr. vírivý prúd) zabezpečujú súlad s normami EN 10305-2.
Tento proces poskytuje vysokopevnostné zvárané rúrky optimalizované pre aplikácie hnacieho hriadeľa.

Materiálové stupne

Naše rúry hnacieho hriadeľa sú k dispozícii v triedach E355, E235, E420 a E275, z ktorých každá je prispôsobená na prenos sily:

Porovnanie chemického zloženia (maximálne %, pokiaľ nie je uvedené inak)

Poznámka: E420 môže obsahovať legujúce prvky (napr. Nb, V, Ti) celkovo až do 0,12 %.

Porovnanie mechanických vlastností (za studena ťahané, C)

Poznámka: Vlastnosti sú pre stav ťahaný za studena (C), ideálne pre hnacie hriadele. Iné podmienky (napr. N, LC) sa líšia pevnosťou alebo ťažnosťou.

Dodacie podmienky

· Ťahané za studena ( C): Maximálna pevnosť a presnosť, ideálne pre rúrky hnacieho hriadeľa automobilov (napr. Ø60 x 3,5 mm).
· Ťahané za studena a uvoľnené od stresu (LC): Vylepšená tvarovateľnosť komponentov hnacieho hriadeľa vyžadujúcich ďalšie spracovanie.
· Normalizované (N): Tepelne spracované pre jednotné vlastnosti, vhodné pre štandardné hnacie hriadele.
· Ako zvárané (W): Cenovo výhodná možnosť pre menej náročné hnacie hriadele.

Popisy ročníkov

·E235: Nízkouhlíková oceľ s vynikajúcou zvárateľnosťou, ideálna pre cenovo výhodné hnacie hriadele v ľahkých vozidlách.
·E275: Vyvážená pevnosť a tvarovateľnosť, ideálne pre stredne zaťažené hnacie hriadele v automobilových aplikáciách.
·E355 : Vyššia pevnosť pre náročné hnacie hriadele v osobných a nákladných automobiloch, ponúka vynikajúcu odolnosť proti únave.
·E420: Vysokopevnostná oceľ so zvýšenou húževnatosťou, ideálna pre vysokovýkonné hnacie hriadele v priemyselných strojoch.

Špecifikácie

Štandard: EN 10305-2 (Presné oceľové rúry ťahané za studena)

Rozsah veľkostí:

· Vonkajší priemer (OD): Ø50–219 mm (1,969–8,622 palca)
· Hrúbka steny (WT): 1–5 mm (0,039–0,197 palca)
· Dĺžka: Náhodné (1 000 – 12 000 mm / 3,3 – 40 stôp) alebo strih na mieru
Bežné veľkosti hnacích hriadeľov (VN x WT, metrické):

· Ø60 x 3,5 mm (2,362 x 0,138 palca, stredne zaťažené automobilové hnacie hriadele)
· Ø76 x 3 mm (2,992 x 0,118 palca, hnacie hriadele pre automobily a ľahký priemysel)
· Ø89 x 4 mm (3,504 x 0,157 palca, hnacie hriadele ťažkých vozidiel)
· Ø114 x 4,5 mm (4,488 x 0,177 palca, hnacie hriadele priemyselných strojov)
· Ø168 x 5 mm (6,614 x 0,197 palca, priemyselné aplikácie s vysokým krútiacim momentom)
· Ø180 x 3 mm (7,087 x 0,118 palca, hnacie hriadele pre ťažké priemyselné a úžitkové vozidlá)
Tolerancie (podľa EN 10305-2):

·OD (< 80 mm): ± 0,15 %; (>80–219 mm): ±0,20 %
· Hmotnosť: ±10 %
·Dĺžka: ±3 mm pre rezné dĺžky
·Dodacie podmienky: ťahané za studena (C), ťahané za studena a odľahčené (LC), normalizované (N), zvárané (W)
· Podmienky povrchu: Hladký, čistý alebo potiahnutý (olejovaný/fosfátovaný) pre odolnosť proti korózii a jednoduchú montáž.

Aplikácie

Naše presné rúrky EN 10305-2 E355, E235, E420 a E275 (napr. Ø60 x 3,5 mm/2,362 x 0,138 palca) sú určené pre:

Hnacie hriadele: Vysokovýkonné hadice pre automobilové (osobné, nákladné autá s Ø60 x 3,5 mm, Ø89 x 4 mm) a priemyselné (stroje s Ø114 x 4,5 mm, Ø180 x 3 mm) hnacími hriadeľmi. Typy E355 a E420 zaisťujú robustný prenos krútiaceho momentu pre presné rúrky pre automobilových OEM; E235 a E275 vyhovujú ľahším aplikáciám.
Sekundárne aplikácie (obmedzené použitie):

·Hydraulické/pneumatické valce (E355, E420 pre vysokotlakové; E235, E275 pre štandard).
·Dopravné valčeky (E235, E275 pre štandard; E355 pre vysokovýkonné).
·Automobilové komponenty (E355, E420).

Zabezpečenie kvality

Všetky elektrónky E355, E235, E420 a E275 spĺňajú normy EN 10305-2. Skúšobné certifikáty podľa DIN EN 10204 3.1 overujú chemické zloženie, mechanické vlastnosti a rozmerovú presnosť. Testovanie vírivými prúdmi, testy sploštenia a kontroly povrchu zaisťujú špičkový výkon pre priemyselné potrubia na prenos energie.

Posúvajte svoje projekty vpred

· Prispôsobené pre hnacie hriadele: Bežné veľkosti ako Ø60 x 3,5 mm (2,362 x 0,138 palca) a Ø180 x 3 mm (7,087 x 0,118 palca), s podmienkami ťahania za studena, optimalizujú výkon pre prenos sily.
· Súlad s globálnymi normami: EN 10305-2 zaručuje spoľahlivosť a kvalitu pre celosvetové trhy.
· Flexibilné napájanie: Na sklade štandardné veľkosti a prispôsobiteľné možnosti pre vaše potreby hnacieho hriadeľa.
· Odborné poradenstvo: Náš tím vám pomôže vybrať perfektnú triedu a veľkosť pre maximálnu efektivitu.

Objednajte si teraz, aby ste zvýšili výkon svojho hnacieho hriadeľa s EN 10305-2 presné zvárané rúrky. Požiadajte o cenovú ponuku na hongli-jy@126.com alebo navštívte stránku hltube.com a preskúmajte náš celý rad presných hadičiek!
