Name: Presné potrubie hnacieho hriadeľa ASTM A513/A519 – 1026, 1020, 1015, 4130 (7 x 0,120 palca a 2–8,625 palca)
Rating: 5 (99 reviews)

Prehľad

Maximalizujte prenos krútiaceho momentu s našimi presnými hadicami hnacieho hriadeľa ASTM A513 (zvárané/DOM) a ASTM A519 (bezšvíkové) v triedach 1026, 1020, 1015 a 4130. Dostupné vo veľkostiach od 2 000 do 8,625 palca (veľkosti vonkajšieho priemeru 5W až T2 0,0 palcov), vrátane hrúbky steny 5W v 0,0 palca. ako 7 000 x 0,120 palcov (177,8 x 3 mm) a 3 000 x 0,120 palcov (76,2 x 3 mm), tieto vysokopevné elektrónky poskytujú výnimočný výkon pre automobilový a priemyselný prenos sily. Navrhnuté pre dynamické zaťaženie, zaisťujú odolnosť hnacích hriadeľov osobných, nákladných automobilov a ťažkých strojov s minimálnym sekundárnym použitím vo valcoch a valcoch.

Prečo si vybrať naše potrubie hnacieho hriadeľa?

· Vysoký výkon: Typy 1026, 1020, 1015 a 4130 ponúkajú pevnosť v ťahu až do 621 N/mm², ideálne pre rúrky hnacieho hriadeľa automobilov a bezšvíkové aplikácie s vysokým krútiacim momentom.
· Tolerancie presnosti: Pevné tolerancie (napr. 3 000 palcov/76,2 mm OD ± 0,005 palca, 0,120 palcov/3 mm WT ± 10 %) zaisťujú bezproblémovú integráciu do zostáv hnacieho hriadeľa.
· Vynikajúca odolnosť proti únave: Rúrky ASTM A513 DOM a bezšvíkové mechanické rúrky A519 zvyšujú odolnosť pri dynamickom zaťažení.
· Hladká povrchová úprava: Čisté, rovnomerné povrchy znižujú trenie, zvyšujú výkon hnacieho hriadeľa a životnosť.
· Štandardné priemyselné veľkosti: Bežné veľkosti ako 7 000 x 0,120 palca, 3 000 x 0,120 palca a 2 500 x 0,120 palca s vonkajším priemerom 2 až 8,625 palca spĺňajú automobilové a priemyselné potreby.
· Nákladovo efektívna spoľahlivosť: Rúry hnacieho hriadeľa z uhlíkovej a legovanej ocele poskytujú špičkový výkon za konkurencieschopné náklady.

ASTM A513 DOM 1020 Hadica pre dynamické zaťaženie

Naša hadička ASTM A513 DOM 1020 s rozmermi 3 x 0,120 palca (76,2 x 3 mm) je špeciálne navrhnutá pre dynamické zaťaženie v automobilových a priemyselných hriadeľoch. Táto vysokopevná zváraná hadica ťahaná za studena cez tŕň ponúka:

· Vyvážená sila: Trieda 1020 poskytuje minimálnu medzu klzu 379 N/mm², ideálnu pre stredne zaťažené hnacie hriadele v osobných a ľahkých nákladných automobiloch.
· Zvýšená odolnosť proti únave: Proces DOM opracovaný za studena zaisťuje odolnosť pri vysokom cyklickom zaťažení, ideálny pre výkonné vozidlá a stroje.
· Presné rozmery: 3 000 palcov OD ± 0,005 palca a 0,120 palcov WT ± 10 % zaručujú bezproblémovú montáž.
· Aplikácie: Ideálne pre hnacie hriadele automobilov (napr. osobné automobily, ľahké nákladné autá) a priemyselné zariadenia vyžadujúce robustný prenos krútiaceho momentu pri dynamickom zaťažení.
· Nákladová efektívnosť: Ponúka spoľahlivý výkon za konkurencieschopnú cenu pre aplikácie s vysokým krútiacim momentom.

Výrobný proces

Naša vysokopevná hadica hnacieho hriadeľa ASTM A513/A519 je vyrobená pre presnosť a odolnosť:

1. Elektrické odporové zváranie (ERW, A513): Oceľové pásy sú zvárané a ťahané za studena cez tŕň (DOM), aby sa dosiahli presné rozmery (napr. 3 000 x 0,120 palca/76,2 x 3 mm), čím sa zvyšuje pevnosť pre presné zvárané rúrky.
2. Bezproblémové spracovanie (A519): Rúry sú valcované za tepla alebo dierované, potom ťahané za studena pre vyššiu pevnosť, ideálne pre bezšvíkové rúry na prenos krútiaceho momentu.
3. Tepelné spracovanie: Normalizácia, uvoľnenie napätia alebo žíhanie optimalizuje mechanické vlastnosti pre dynamické zaťaženie.
4. Povrchová úprava: Hladké, čisté povrchy, často naolejované alebo fosfátované, zaisťujú odolnosť proti korózii a jednoduchú montáž.
5. Testovanie kvality: Rozmerové kontroly, ťahové skúšky a nedeštruktívne skúšky (napr. vírivý prúd pre A513, ultrazvukové pre A519) zabezpečujú súlad s normami ASTM.

Tento proces poskytuje rúrky hnacieho hriadeľa z uhlíkovej ocele a rúrky hnacieho hriadeľa z legovanej ocele optimalizované pre automobilové a priemyselné aplikácie.

Materiálové triedy

Naše rúry hnacieho hriadeľa sú dostupné v triedach 1026, 1020, 1015 (A513/A519) a 4130 (A519), pričom každá je optimalizovaná na prenos sily:

Porovnanie chemického zloženia (maximálne %, pokiaľ nie je uvedené inak)

stupňa	uhlík (C)	mangán (Mn)	fosfor (P)	síra (S)	chróm (Cr)	molybdén (Mo)
1015	0,13–0,18	0,30 – 0,60	0.040	0.050	-	-
1020	0,18 – 0,23	0,30 – 0,60	0.040	0.050	-	-
1026	0,22–0,28	0,60 – 0,90	0.040	0.050	-	-
4130	0,28 – 0,33	0,40 – 0,60	0.040	0.040	0,80 – 1,10	0,15 – 0,25

Poznámka: Obsah kremíka je typicky 0,15–0,35 % pre 4130, nešpecifikovaný pre ostatné, pokiaľ nie sú legované.

Porovnanie mechanických vlastností (DOM pre A513, kreslené za studena pre A519)

stupňa	Pevnosť v ťahu (N/mm², min)	Medza klzu (N/mm², min)	Predĺženie (%, min)
1015	414	345	15
1020	448	379	12
1026	517	448	10
4130	621	552	10

Poznámka: Vlastnosti sú pre A513 DOM alebo A519 stav ťahaný za studena, ideálne pre hnacie hriadele. Iné podmienky (napr. ako zvárané, normalizované) sa líšia v pevnosti alebo ťažnosti.

Dodacie podmienky

·Drawn Over Mandrel (DOM, A513): Zvárané rúry ťahané za studena pre maximálnu pevnosť, ideálne pre hnacie hriadele automobilov (napr. 3 000 x 0,120 palca).
· Ťahané za studena (A519): Bezšvíkové rúry ťahané za studena pre vynikajúcu pevnosť, ideálne pre priemyselné hnacie hriadele s vysokým krútiacim momentom.
·Ako zvarené (A513): Cenovo výhodné zvárané rúry pre menej náročné hnacie hriadele.
· Normalizované (N): Tepelne spracované pre jednotné vlastnosti, vhodné pre štandardné hnacie hriadele.
· Odbúranie stresu (SR): Zvyšuje ťažnosť komponentov hnacieho hriadeľa vyžadujúcich zváranie.
·Žíhané (A): Maximalizuje tvarovateľnosť pre aplikácie bez hnacieho hriadeľa.

Popisy ročníkov

·1015 (A513/A519): Nízkouhlíková oceľ s vynikajúcou zvárateľnosťou, ideálna pre cenovo výhodné hnacie hriadele v ľahkých vozidlách.
·1020 (A513/A519): Vyvážená pevnosť a tvarovateľnosť, ideálne pre stredne zaťažené hnacie hriadele v automobilových a priemyselných aplikáciách, najmä v rozmeroch 3 x 0,120 palca pre dynamické zaťaženie.
·1026 (A513/A519): Oceľ s vyšším obsahom uhlíka s vynikajúcou pevnosťou, vhodná pre náročné hnacie hriadele v osobných a nákladných automobiloch.
·4130 (A519): Nízkolegovaná oceľ s vysokou pevnosťou, ideálna pre vysokovýkonné bezšvíkové hnacie hriadele vo výkonných vozidlách a strojoch.

Špecifikácie

Normy: ASTM A513 (zvárané/DOM), ASTM A519 (bezšvíkové)
Rozsah veľkostí:
· Vonkajší priemer (OD): 2 000 – 8,625 palcov (50,8 – 219,1 mm)
· Hrúbka steny (WT): 0,065 – 0,250 palca (1,65 – 6,35 mm)
· Dĺžka: Náhodné (3,3 – 40 stôp / 1 000 – 12 000 mm) alebo strih na mieru
Bežné veľkosti hnacích hriadeľov (OD x WT, britské):
·1,750 x 0,095 palca (44,5 x 2,4 mm, ľahké automobilové hnacie hriadele)
·2 000 x 0,120 palca (50,8 x 3 mm, malé až stredné hnacie hriadele automobilov)
·2,375 x 0,120 palca (60,3 x 3 mm, stredne zaťažené hnacie hriadele pre automobily)
·2 500 x 0,120 palca (63,5 x 3 mm, hnacie hriadele pre automobily strednej triedy a ľahký priemysel)
·3 000 x 0,120 palca (76,2 x 3 mm, automobilové hnacie hriadele pre dynamické zaťaženie)
·3 000 x 0,083 palca (76,2 x 2,1 mm, hnacie hriadele pre automobily a ľahký priemysel)
·3 500 x 0,134 palca (88,9 x 3,4 mm, hnacie hriadele pre ťažké vozidlá)
·4 000 x 0,156 palcov (101,6 x 4 mm, hnacie hriadele pre stredne ťažké priemyselné a ťažké vozidlá)
·4 500 x 0,188 palca (114,3 x 4,8 mm, hnacie hriadele priemyselných strojov)
·5 000 x 0,188 palca (127 x 4,8 mm, odolné priemyselné hnacie hriadele)
·6,625 x 0,188 palca (168,3 x 4,8 mm, priemyselné aplikácie s vysokým krútiacim momentom)
·7 000 x 0,120 palca (177,8 x 3 mm, hnacie hriadele pre ťažké priemyselné a úžitkové vozidlá)
Tolerancie (podľa ASTM A513/A519):
·OD (2,000–3,000 palcov): ±0,005 palca; (>3 000–8,625 palcov): ±0,25 %
· Hmotnosť: ±10 %
·Dĺžka: ±0,118 palca (±3 mm) pre dĺžky rezu
Dodacie podmienky:
·DOM (A513): Vysoká presnosť pre zvárané hnacie hriadele.
· Ťahané za studena (A519): Vynikajúca pevnosť pre bezšvíkové hnacie hriadele.
·Ako zvárané (A513), normalizované (N), zbavené napätia (SR), žíhané (A).
· Podmienky povrchu: Hladký, čistý alebo potiahnutý (olejovaný/fosfátovaný) pre odolnosť proti korózii a jednoduchú montáž.

Aplikácie

Naše presné rúry ASTM A513/A519 1026, 1020, 1015 a 4130 (napr. 3 000 x 0,120 palca/76,2 x 3 mm, 7 000 x 0,120 palca) sú určené pre:

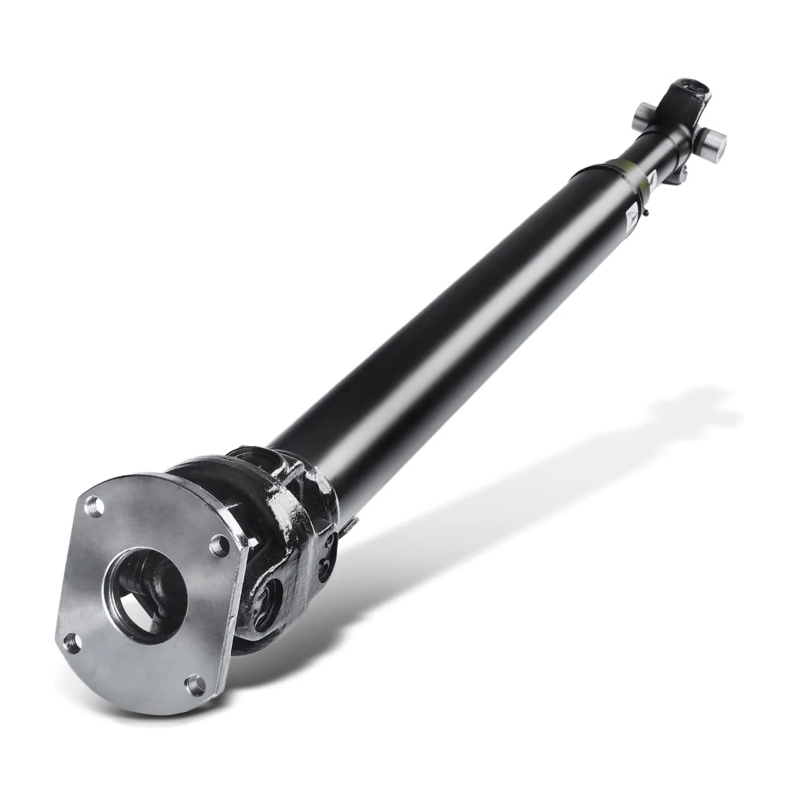

Hnacie hriadele: Vysokovýkonné hadice pre automobilové (osobné, nákladné s 3 000 x 0,120 palca, 2,375 x 0,120 palca) a priemyselné (stroje s 4,500 x 0,188 palca, 7,000 x 0,120 palca) hnacími hriadeľmi. Stupne 1026 a 4130 (DOM/za studena ťahané) zabezpečujú robustný prenos krútiaceho momentu; 1020 (napr. 3 x 0,120 palca) vyniká v aplikáciách dynamického zaťaženia; 1015 je vhodný pre ľahšie použitie.
Sekundárne aplikácie (obmedzené použitie):
·Hydraulické/pneumatické valce (1026, 4130 pre vysokotlakové; 1015, 1020 pre štandard).
· Dopravníkové valčeky (1015, 1020 pre štandard; 1026 pre ťažké zaťaženie).
·Automobilové komponenty (1026, 4130).

Zabezpečenie kvality
Všetky elektrónky 1026, 1020, 1015 a 4130 spĺňajú normy ASTM A513/A519. Skúšobné certifikáty podľa DIN EN 10204 3.1 overujú chemické zloženie, mechanické vlastnosti a rozmerovú presnosť. Testovanie vírivými prúdmi (A513) a ultrazvukom (A519), plus kontrola sploštenia a povrchu zaisťujú špičkový výkon pre dynamickú nosnú trubicu.

Posúvajte svoje projekty vpred

· Prispôsobené pre hnacie hriadele: Veľkosti ako 3 000 x 0,120 palca (76,2 x 3 mm) pre dynamické zaťaženie a 7 000 x 0,120 palca, s DOM/za studena ťahané, optimalizujú prenos energie.
·Popredné štandardy v odvetví: Súlad s ASTM A513/A519 zaručuje spoľahlivosť a kvalitu.
· Flexibilné napájanie: Na sklade štandardné veľkosti a prispôsobiteľné možnosti pre vaše potreby hnacieho hriadeľa.
· Odborné poradenstvo: Náš tím vám pomôže vybrať perfektnú triedu a veľkosť pre maximálnu efektivitu.

Objednajte si teraz a optimalizujte výkon svojho hnacieho hriadeľa s presnými hadicami ASTM A513/A519. Požiadajte o cenovú ponuku na hongli-jy@126.com alebo navštívte stránku hltube.com a preskúmajte náš celý rad presných hadičiek!
