Prehľad
Vitajte v našej kategórii hydraulických valcových rúr brúsených a brúsených valcom (SRB). Ponúkame kompletný sortiment presných rúr pre hydraulické a pneumatické valce, vyrobených podľa noriem EN 10305-1, EN 10305-2, ASTM A519 a ASTM A513.
Všetky naše rúry sú ťahané za studena, honované alebo spracované SRB, čo zaisťuje:
· Zrkadlové vnútorné povrchy
· Tesné rozmerové tolerancie (H8 alebo lepšie)
· Vynikajúca priamosť a zaoblenie
· Dlhotrvajúci výkon tesnenia a piestu
· Táto kategória zahŕňa bezšvíkové aj zvárané rúry a poskytuje možnosti pre náročné, stredne náročné a nákladovo efektívne aplikácie.
Podkategórie produktov

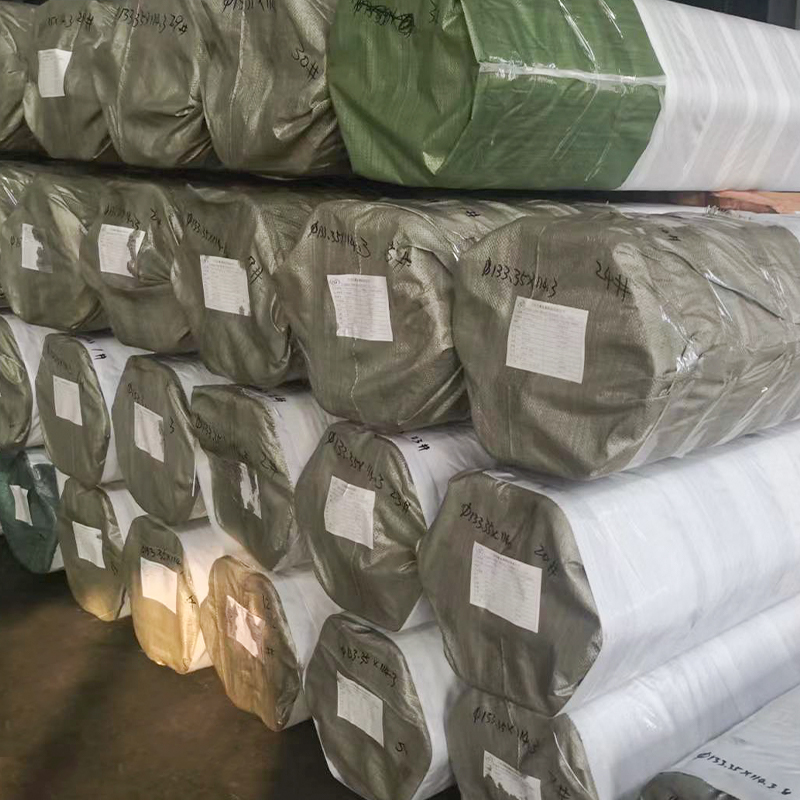

1. EN 10305-1 honované a SRB rúry – bezšvíkové
·Norma: EN 10305-1, E355
· Povrchová úprava: Ra ≤ 0,4 μm
· Tolerancia: H8
·Aplikácie: Vysokotlakové hydraulické valce, stavebné stroje, priemyselné zariadenia

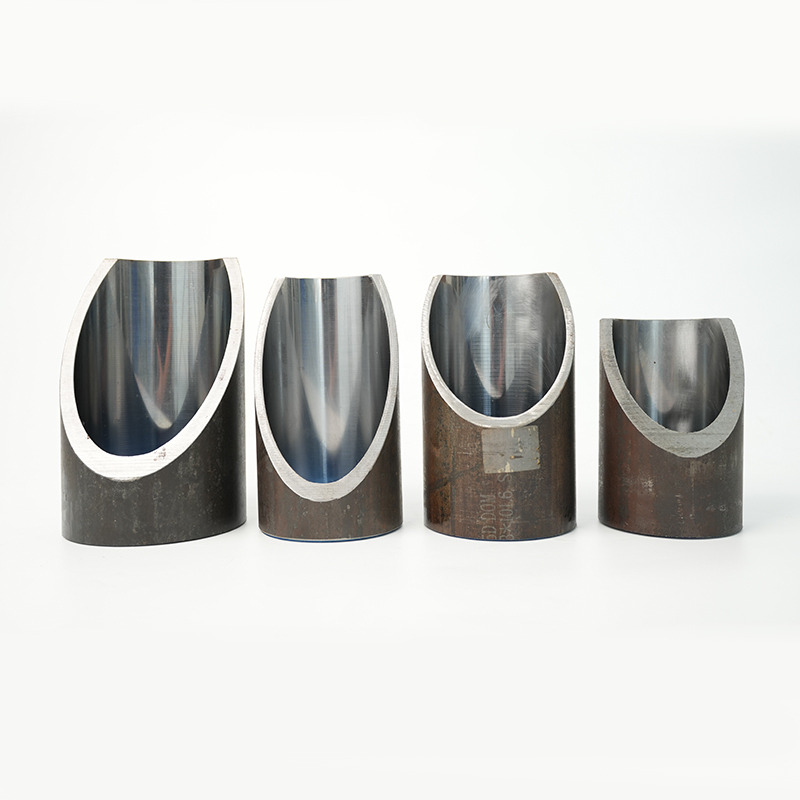

2. EN 10305-2 Honované a SRB rúry – zvárané (CDW)
·Norma: EN 10305-2, E355
· Povrchová úprava: Ra ≤ 0,4 μm
· Tolerancia: H8
·Aplikácie: Cenovo výhodné stredotlakové hydraulické valce, poľnohospodárske a priemyselné stroje

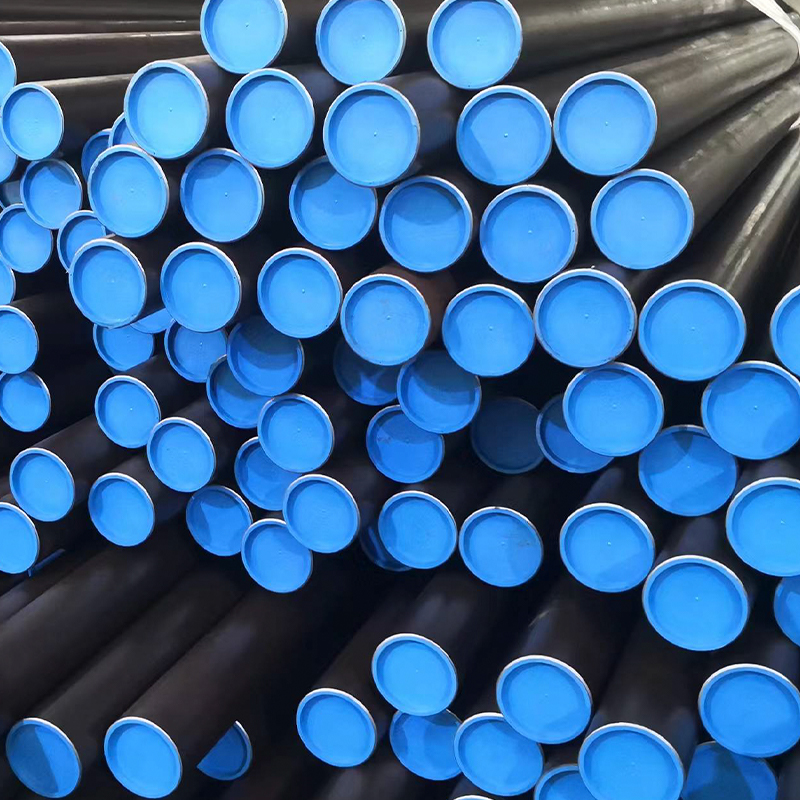

3. Rúry ASTM A519 Honed & SRB – Bezšvíkové
· Typy: ST52 / 20MnV6 / 27SiMn
· Povrchová úprava: Ra ≤ 0,4 μm
· Tolerancia: H8
·Aplikácie: Vysokovýkonné hydraulické valce, severoamerické a globálne trhy
4. Rúry ASTM A513 honované a SRB – zvárané (CDW)
· Triedy: ST52 / SAE 1026
· Povrchová úprava: Ra ≤ 0,4 μm
· Tolerancia: H8
·Aplikácie: Stredotlakové hydraulické valce, automobilový priemysel, manipulácia s materiálom
Prečo si vybrať naše honované a SRB hydraulické rúry?
· Široká škála noriem a tried pre všetky trhy
· Bezšvíkové a zvárané možnosti pre vysoko a strednotlakové aplikácie
· Precízne honované a SRB spracovanie pre minimálne trenie a maximálnu životnosť tesnenia
· Vlastné veľkosti dostupné v metrických a britských jednotkách
· Vysoká priamosť a rozmerová presnosť pre spoľahlivú montáž valca
Čo je to honovanie? Proces, nástroje a typické výsledky Vybrúsenie hadice hydraulického valca trvá 12 minút. Tá istá trubica dokončená rytím a leštením valčekom potrebuje menej ako dve minúty. Tento 90 % časový rozdiel je dôvodom, prečo stále viac výrobcov prehodnocuje svoju internú stratégiu dokončovania. ...
Čo je to hadička DOM? Vysvetlenie výrobného procesu DOM neopisuje triedu ocele. Je to skratka pre Drawn Over Mandrel, sekundárny proces dokončovania za studena, ktorý transformuje rúrku zváranú elektrickým odporom (ERW) na produkt s užšími toleranciami, vyššou pevnosťou a hladším povrchom. Základným materiá...
Aké sú mechanické vlastnosti trubice DOM? Mechanické vlastnosti definujú, ako oceľová rúrka DOM reaguje na zaťaženie, deformáciu a opotrebovanie. Pre inžinierov a kupujúcich, ktorí špecifikujú hadicu Drawn Over Mandrel podľa ASTM A513 Typ 5, určujú štyri metriky 90 % rozhodnutí o výbere: pevnosť v ťahu, med...
Honovaná rúrka pre hydraulický valec je presne skonštruovaná bezšvíková alebo zváraná oceľová rúrka, ktorá prechádza procesom vnútornej povrchovej úpravy známym ako honovanie. Tento proces vytvára krížovo šrafovanú mikroštruktúru na vnútornom vývrte, ktorá je rozhodujúca pre optimálne zadržiavanie oleja a výkon tesnenia piestu. Výsledná drsnosť povrchu sa zvyčajne pohybuje medzi Ra 0,1–0,4 µm, čo zaisťuje minimálne trenie a opotrebovanie počas vratného pohybu. V Jiangsu Suao Metal Product Co., Ltd. vyrábame honované rúry s úzkymi rozmerovými toleranciami – často v rozmedzí ±0,05 mm vnútorného priemeru – a priamosťou pod 0,3 mm/m, čím spĺňame náročné požiadavky vysokotlakových hydraulických systémov.
Rúrka SRB (Skived and Roller Burnished) je ďalšou vysokovýkonnou možnosťou pre hydraulické valce, ktorá ponúka vynikajúcu povrchovú úpravu a mechanické vlastnosti v porovnaní s konvenčnými honovanými rúrami. Proces SRB zahŕňa orezávanie na odstránenie materiálu a následné leštenie valcovaním, aby sa povrch opracoval za studena, čím sa dosiahne zrkadlový povrch s hodnotami Ra len 0,05 µm. To nielen zvyšuje odolnosť proti korózii, ale tiež zlepšuje únavovú pevnosť v dôsledku indukovaných zvyškových napätí v tlaku. Ako výrobca s integrovanými linkami na ťahanie za studena a dokončovacie linky môžeme my v Suao dodať rúry SRB v triedach uhlíkovej aj legovanej ocele, prispôsobené prevádzkovým tlakom presahujúcim 350 barov.
Výber základného materiálu výrazne ovplyvňuje výkon honovanej rúrky hydraulického valca. Bežné triedy zahŕňajú ST52 (E355), Ck45, 20MnV6 a 42CrMo4, pričom každá z nich je vybraná na základe požadovanej pevnosti v ťahu, zvariteľnosti a kaliteľnosti. Po ťahaní za studena, ktoré zvyšuje rozmerovú presnosť a celistvosť povrchu, sú rúry podrobené žíhaniu na uvoľnenie napätia, aby sa zabránilo deformácii počas následného obrábania alebo honovania. Zahŕňame inline ultrazvukové testovanie a kontrolu vírivými prúdmi na detekciu podpovrchových defektov, čím zaisťujeme, že každá nami dodávaná honovaná trubica hydraulického valca spĺňa normy ISO 8535-1 pre aplikácie na pohon hydraulických kvapalín.
Okrem rozmerovej presnosti hrá rozhodujúcu úlohu v životnosti a spoľahlivosti oceľových rúr pre hydraulické valce stav povrchu. Na boj proti korózii počas skladovania a prepravy ponúkame tri základné povrchové úpravy:
Ako certifikovaný výrobca oceľových rúr na zákazku s povrchovou úpravou – E-potiahnuté, fosfátované a olejované v Číne, prispôsobujeme tieto úpravy vášmu logistickému prostrediu a harmonogramu montáže.
| Parameter | Honovaná trubica | Rúrka SRB |
| Drsnosť povrchu (Ra) | 0,1 až 0,4 µm | 0,02 až 0,08 um |
| Dodacia lehota výroby | Mierne | Kratšie (jednopriechodový proces) |
| Typický rozsah hrúbky steny | 4–40 mm | 6-30 mm |
| Najlepšie sa hodí pre | Vysokovýkonné valce, aplikácie s dlhým zdvihom | Vysokorýchlostné, vysokocyklové alebo čisté prostredie |
Naše výrobné linky s dvojitou kapacitou nám umožňujú odporučiť optimálne riešenie – či už brúsené alebo SRB – na základe vášho špecifického pracovného cyklu, tlakovej triedy a vystavenia životnému prostrediu. S viac ako 50 000 tonami ročnej produkcie a inteligentnou integráciou výroby zaisťuje Jiangsu Suao konzistentnú kvalitu pri oboch typoch produktov.
