Prehľad

Transformujte svoje dopravníkové systémy s našimi EN 10305-3 presnými valcovými dopravníkovými rúrami v triedach E235, E195, E220, E275, E355 a priemyselných štandardných ocelí (napr. ASTM A513 1008, 1010, 1015, 4, 1016, AI 430). Dostupné vo veľkostiach od Ø30 do 114,3 mm (1,181–4,500 palca), vonkajší priemer (OD) a 1 až 3 mm (0,039–0,118 palca) hrúbka steny (WT), vrátane veľkostí kľúčov ako Ø60,3 x 2,0 mm (2,374 x 0,079 palca) a 0,079 palca. (1,902 x 0,079 palca), tieto ERW oceľové rúry poskytujú bezkonkurenčnú presnosť, odolnosť a nákladovú efektívnosť pre dopravníkové valčeky v logistike, výrobe a skladovaní. Navrhnuté pre hladkú prevádzku a vysokú nosnosť, zaisťujú spoľahlivý výkon v systémoch manipulácie s materiálom s minimálnym sekundárnym využitím v konštrukčných aplikáciách.

Prečo si vybrať naše valcové dopravníky?

· Presné inžinierstvo: Typy ako E235, E355 a AISI 304 ponúkajú medzu klzu od 195 do 355 N/mm², ideálne pre hadičky na presnú manipuláciu s materiálom.
· Prísne tolerancie: Presné rozmery (napr. Ø60,3 mm/2,374 palca OD ±0,08 mm, 2,0 mm/0,079 palca WT ±10 %) zaisťujú bezproblémovú montáž valčekov.
· Hladká povrchová úprava: Čisté, rovnomerné povrchy minimalizujú trenie, čím sa zvyšuje výkon a životnosť dopravníkových valcov.
· Vysoká nosnosť: Konštrukcia ERW a nehrdzavejúcej ocele podporuje náročné aplikácie, od ľahkých až po vysokovýkonné valce.
· Globálne štandardné veľkosti: Veľkosti ako Ø60,3 x 2,0 mm (2,374 x 0,079 palca), Ø48,3 x 2,0 mm (1,902 x 0,079 palca) a Ø114,3 x 3,0 mm (4,500 x 0,118 palca) spĺňajú celosvetové potreby dopravníkov.
· Nákladovo efektívna všestrannosť: E235, E195 a ďalšie triedy poskytujú špičkový výkon za konkurencieschopné ceny.

Bežné triedy ocele pre dopravníkové valčeky

Naša EN 10305-3 dopravná valčeková rúrka je k dispozícii vo viacerých triedach ocele, spolu s ďalšími normami, aby spĺňala rôzne požiadavky na manipuláciu s materiálom:

·E235 (EN 10305-3): Nízkouhlíková oceľ (medza klzu: 235 N/mm², pevnosť v ťahu: 340–480 N/mm²) s vynikajúcou zvárateľnosťou, ideálna pre stredne zaťažené valce (napr. Ø60,3 x 2,0 mm / 2,374 x 0,079 palca) v logistike a výrobe.
·E195 (EN 10305-3): Oceľ s nízkym obsahom uhlíka (medza klzu: 195 N/mm², pevnosť v ťahu: 320–460 N/mm²) pre ľahké valčeky pri manipulácii s malými balíkmi (napr. Ø33,7 x 1,5 mm / 1,327 x 0,059 palca).
·E220 (EN 10305-3): Ultranízkouhlíková oceľ (medza klzu: 220 N/mm², pevnosť v ťahu: 330–470 N/mm²) pre ultraľahké valce v aplikáciách s nízkym zaťažením (napr. Ø42,4 x 1,5 mm / 1,669 x 0,059 palca).
·E275 (EN 10305-3): Stredná pevnosť (medza klzu: 275 N/mm², pevnosť v ťahu: 410–550 N/mm²) pre stredne ťažké až ťažké valčeky v priemyselných dopravníkoch (napr. Ø76,1 x 2,0 mm / 2,996 x 0,079 palca).
·E355 (EN 10305-3): Oceľ s vysokou pevnosťou (medza klzu: 355 N/mm², pevnosť v ťahu: 490–630 N/mm²) pre ťažké valce v banských alebo priemyselných systémoch (napr. Ø89,0 x 2,5 mm / 3,504 x 0,098 palca).
·ASTM A513 1008: Ultra nízkouhlíková oceľ (medza klzu: ~275 N/mm², pevnosť v ťahu: ~340 N/mm²) pre cenovo výhodné, ľahké valčeky (napr. Ø38,0 x 1,5 mm / 1,496 x 0,059 palca).
·ASTM A513 1010: Nízkouhlíková oceľ (medza klzu: ~310 N/mm², pevnosť v ťahu: ~379 N/mm²) pre valce na všeobecné použitie v skladoch (napr. Ø50,8 x 2,1 mm / 2 000 x 0,083 palca).
·ASTM A513 1015: Vyvážená pevnosť (medza klzu: ~345 N/mm², pevnosť v ťahu: ~414 N/mm²) pre stredne ťažké valce v automobilovom priemysle a logistike (napr. Ø48,3 x 2,0 mm / 1,902 x 0,079 palca).
·ASTM A513 1020: Vyššia pevnosť (medza klzu: ~379 N/mm², pevnosť v ťahu: ~448 N/mm²) pre stredne zaťažené valce v priemyselnom prostredí (napr. Ø76,2 x 3,0 mm / 3 000 x 0,120 palca).
·ASTM A513 1026: Vysoká pevnosť (medza klzu: ~448 N/mm², pevnosť v ťahu: ~517 N/mm²) pre ťažké valce pri manipulácii s sypkým materiálom (napr. Ø101,6 x 4,0 mm / 4 000 x 0,156 palca).
·ASTM A500 stupeň B/C: Konštrukčná oceľ (medza klzu: 317–345 N/mm², pevnosť v ťahu: 400–427 N/mm²) pre valčeky s veľkým priemerom a vysokým zaťažením (napr. Ø114,3 x 4,8 mm / 4 500 x 0,188 palca).
· AISI 304/316 (EN 1.4301/1.4401): Nehrdzavejúce ocele pre hygienické alebo korozívne prostredie (napr. spracovanie potravín, chemické závody) s valcami ako Ø50,0 x 1,5 mm (1,969 x 0,059 palca).
· AISI 430 (EN 1.4016): Feritická nehrdzavejúca oceľ pre nákladovo efektívnu odolnosť proti korózii v polohygienických aplikáciách (napr. Ø48,3 x 2,0 mm / 1,902 x 0,079 palca).|

Tieto druhy zaisťujú všestrannosť pre ľahké, ťažké a špecializované aplikácie dopravníkov, ktoré spĺňajú globálne normy.

Výrobný proces

Naša EN 10305-3 dopravná valčeková trubica je vyrobená pre presnosť a odolnosť:

1. Elektrické odporové zváranie (ERW): Oceľové pásy sú zvárané a dimenzované za studena, aby sa dosiahli presné rozmery (napr. Ø60,3 x 2,0 mm / 2,374 x 0,079 palca), čo zaisťuje vysokokvalitné oceľové dopravné rúrky ERW.
2. Tvarovanie za studena: Zvyšuje rozmerovú presnosť a kvalitu povrchu pre hladký chod valca.
3. Tepelné spracovanie: Normalizované (N) alebo ako zvárané (CR1, CR2) podmienky optimalizujú mechanické vlastnosti pre manipuláciu s materiálom.
4. Povrchová úprava: Hladké, čisté povrchy, často naolejované alebo fosfátované, zaisťujú odolnosť proti korózii a jednoduchú montáž.
5. Testovanie kvality: Rozmerové kontroly, ťahové skúšky a nedeštruktívne skúšky (napr. vírivý prúd) zabezpečujú súlad s normami EN 10305-3.

Tento proces poskytuje presné zvárané rúrky optimalizované pre výkon dopravníkového valca.

Materiálové špecifikácie

stupeň: E235 (EN 10305-3), s možnosťami pre E195, E220, E275, E355 a ďalšie (napr. ASTM A513 1008, 1010, 1015, AISI 304, 430)
Chemické zloženie (E235, max. %, pokiaľ nie je uvedené inak):
· Uhlík (C): 0,17
· Kremík (Si): 0,35
·Mangán (Mn): 1,20
· Fosfor (P): 0,025
· síra (S): 0,025
· Mechanické vlastnosti (E235, normalizované, N):
· Medza klzu: 235 N/mm² (min)
· Pevnosť v ťahu: 340–480 N/mm²
· Predĺženie: 25 % (min)

Rozsah veľkostí:

Vonkajší priemer (OD): Ø30 – 114,3 mm (1,181 – 4,500 palca)
Hrúbka steny (WT): 1 – 3 mm (0,039 – 0,118 palca)
dĺžka: Náhodné (1 000 – 12 000 mm / 3,3 – 40 stôp) alebo strih na mieru
Bežné veľkosti pre dopravníkové valčeky (OD x WT, metrické):
·Ø33,7 x 1,5 mm (1,327 x 0,059 palca, ultraľahké dopravníkové valčeky)
·Ø38,0 x 1,5 mm (1,496 x 0,059 palca, ľahké dopravníkové valčeky)
·Ø42,4 x 1,5 mm (1,669 x 0,059 palca, ľahké dopravníkové valčeky)
·Ø48,3 x 2,0 mm (1,902 x 0,079 palca, štandardné dopravníkové valčeky)
·Ø50,0 x 1,5 mm (1,969 x 0,059 palca, štandardné dopravníkové valčeky)
·Ø60,3 x 2,0 mm (2,374 x 0,079 palca, stredne ťažké dopravníkové valčeky)
·Ø63,5 x 2,0 mm (2,500 x 0,079 palca, stredne výkonné dopravníkové valčeky)
·Ø76,1 x 2,0 mm (2,996 x 0,079 palca, valčeky priemyselného dopravníka)
·Ø89,0 x 2,5 mm (3,504 x 0,098 palca, vysokovýkonné dopravníkové valčeky)
·Ø101,6 x 2,5 mm (4 000 x 0,098 palca, vysokokapacitná manipulácia s materiálom)
·Ø108,0 x 3,0 mm (4,252 x 0,118 palca, vysokokapacitné valčeky pre veľké zaťaženie)
·Ø114,3 x 3,0 mm (4 500 x 0,118 palca, vysokokapacitné valčeky pre veľké zaťaženie)
Tolerancie (podľa EN 10305-3):
·OD (≤80 mm): ±0,08 mm; (>80–114,3 mm): ±0,15 %
· Hmotnosť: ±10 %
·Dĺžka: ±3 mm pre rezné dĺžky
· Dodacie podmienky: normalizované (N), ako zvárané (CR1, CR2)
· Podmienky povrchu: Hladký, čistý alebo potiahnutý (olejovaný/fosfátovaný) pre odolnosť voči korózii

Aplikácie

Naše EN 10305-3 E235, E195, E220, E275, E355 a ďalšie presné rúry (napr. Ø60,3 x 2,0 mm / 2,374 x 0,079 palca) sú určené pre:

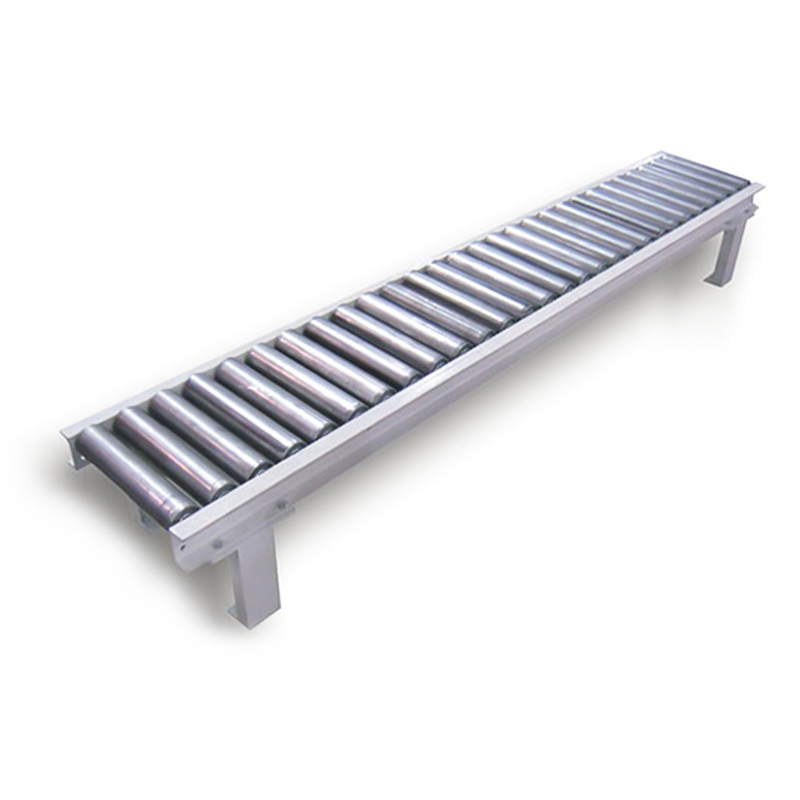

Dopravné valčeky: Vysokovýkonné potrubie pre systémy manipulácie s materiálom v:
1. Logistika: Sklady, distribučné centrá (E235, Ø60,3 x 2,0 mm; E195, E220, Ø33,7 x 1,5 mm pre ľahké valce).
2. Výroba: Montážne linky, automobilová výroba (E275, Ø48,3 x 2,0 mm; E355, Ø89,0 x 2,5 mm pre vysokovýkonné valce).
3. Priemyselné: Ťažba, manipulácia so sypkým materiálom (E355, ASTM A500 Grade B/C, Ø114,3 x 3,0 mm pre vysokokapacitné valce).
4. Hygienické prostredie: Spracovanie potravín, liečiv (AISI 304/316/430, Ø50,0 x 1,5 mm alebo Ø48,3 x 2,0 mm pre odolnosť proti korózii).
5. Sekundárne aplikácie (obmedzené použitie):
·Konštrukčné komponenty (napr. ľahké rámy s E235, ASTM A500).
· Nábytkové hadice (napr. police, regály s E195, E220, AISI 430).

Zabezpečenie kvality

Všetky elektrónky E235, E195, E220, E275, E355 a ďalšie elektrónky vyhovujú norme EN 10305-3 alebo príslušným normám (napr. ASTM A513, A500). Skúšobné certifikáty podľa DIN EN 10204 3.1 overujú chemické zloženie, mechanické vlastnosti a rozmerovú presnosť. Testovanie vírivými prúdmi, testy sploštenia a kontroly povrchu zaisťujú špičkový výkon hadíc na manipuláciu s materiálom.

Uvoľnite svoju efektivitu dopravníka

· Optimalizované pre valčeky: Veľkosti ako Ø60,3 x 2,0 mm (2,374 x 0,079 palca), Ø48,3 x 2,0 mm a Ø114,3 x 3,0 mm, s triedami E235 až AISI 430, zaisťujú presnosť a odolnosť.
· Súlad s globálnymi normami: EN 10305-3, ASTM A513 a možnosti z nehrdzavejúcej ocele spĺňajú potreby celosvetového trhu.
· Flexibilné napájanie: Na sklade štandardné veľkosti a prispôsobiteľné dĺžky pre vaše potreby dopravníka.
· Odborné poradenstvo: Náš tím vám pomôže vybrať ideálnu triedu a veľkosť pre maximálnu efektivitu.
