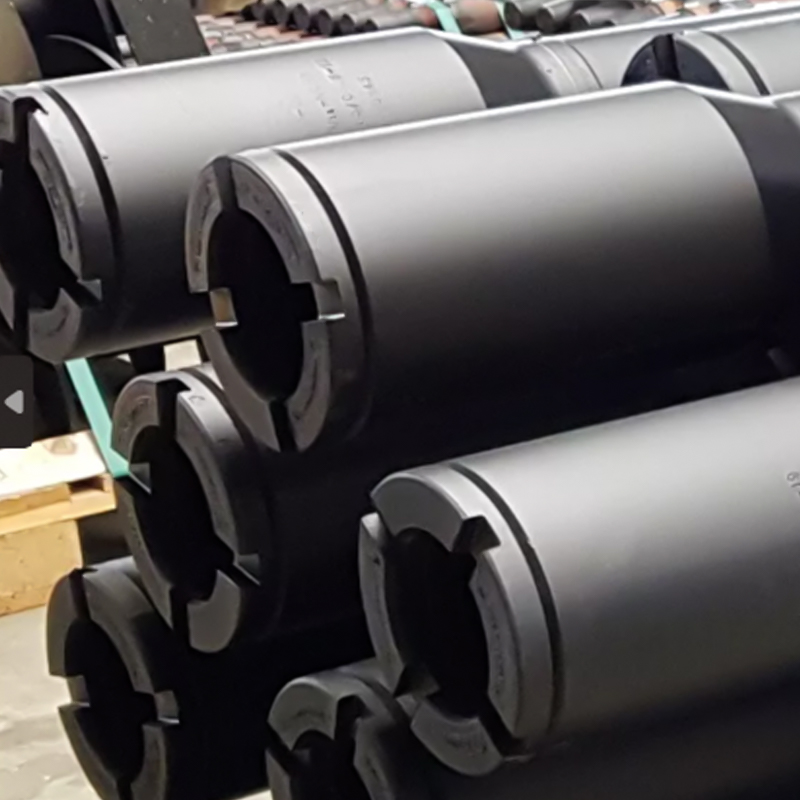

Geotechnická vrtná rúra ASTM A519 triedy 4130 – Ø89 mm x 6 mm na odber vzoriek pôdy

Geotechnická vrtná rúra ASTM A519 triedy 4130 – Ø89 mm x 6 mm na odber vzoriek pôdy

Prehľad

Poháňajte svoje geotechnické vŕtacie operácie s našou geotechnickou vŕtacou rúrou ASTM A519 triedy 4130. K dispozícii vo veľkostiach od Ø60,3 do 114,3 mm (2,375–4,5 palca) vonkajšieho priemeru (OD) a 4 až 12,7 mm (0,157–0,5 palca) hrúbky steny (WT), vrátane priemyselného štandardu Ø89 mm x 6 mm (3,504 palca x 0,236 palca), tieto bezšvíkové oceľové rúrky poskytujú výnimočnú odolnosť voči zašpineniu alebo predzvareniu. v environmentálnych, geotechnických aplikáciách a aplikáciách pre podzemné vody. Navrhnuté pre príklepové a rotačné vŕtanie, zaisťujú spoľahlivý výkon v náročných pôdnych podmienkach s minimálnym sekundárnym využitím v konštrukčných aplikáciách.

Prečo si vybrať našu geotechnickú vrtnú rúru?

· Výnimočná priamosť: Priamosť do 0,1 mm/meter, zachováva presnosť vŕtania a znižuje odchýlku vrtu.
· Vylepšené mechanické vlastnosti – Vyššia medza klzu a odolnosť proti únave v porovnaní s rúrami valcovanými za tepla.
· Pevná rozmerová tolerancia : Konzistentný vonkajší priemer, hrúbka steny a lícovanie závitu. (napr. Ø89 mm/3,504 v OD ±0,1 mm, 6 mm/0,236 v WT ±3 %) zaisťujú kompatibilitu s geotechnickými súpravami.
· Hladký vnútorný a vonkajší povrch – Nižšie trenie, ľahšie odstraňovanie nečistôt/kvapalín.
· Predĺžená životnosť – Odolné voči opotrebovaniu, poškodeniu závitu a únave.
· Globálne štandardné veľkosti: Veľkosti ako Ø89 mm x 6 mm (3,504 palca x 0,236 palca) a Ø76,1 mm x 6 mm (3 palce x 0,236 palca) spĺňajú potreby priemyslu na odber vzoriek pôdy.
· Všestranný výkon: Optimalizované pre Geoprobe® DT45 a podobné súpravy, ktoré zaisťujú efektívne odoberanie vzoriek jadra.

Bežné triedy ocele pre geotechnické vrtné rúry

Naša vrtná rúra ASTM A519 Grade 4130 je doplnená ďalšími triedami, aby vyhovovala rôznym geotechnickým potrebám:

·ASTM A519 4130 (45#): Vysokopevnostná legovaná oceľ (medza klzu: ~520 N/mm², pevnosť v ťahu: ~690 N/mm²) na odber vzoriek pôdy v zmiešaných pôdach (napr. Ø89 mm x 6 mm / 3,504 palca x 0,236 palca).
·ASTM A519 4140: Vyššia pevnosť (medza klzu: ~655 N/mm², pevnosť v ťahu: ~862 N/mm²) pre hlbšie alebo tvrdšie vzorkovanie pôdy (napr. Ø101,6 mm x 8 mm / 4 palce x 0,315 palca).
· ASTM A519 4340: Ultra vysoká pevnosť (medza klzu: ~710 N/mm², pevnosť v ťahu: ~930 N/mm²) pre extrémne geotechnické podmienky (napr. Ø114,3 mm x 10 mm / 4,5 palca x 0,394 palca).
·API 5DP E75: Štandardná trieda vrtných rúr (medza klzu: ~517 N/mm², pevnosť v ťahu: ~689 N/mm²) pre geotechnické vŕtanie a vŕtanie vodných studní (napr. Ø76,1 mm x 6 mm / 3 palce x 0,236 palca).
·API 5DP X95: Zvýšená pevnosť (medza klzu: ~655 N/mm², pevnosť v ťahu: ~724 N/mm²) pre náročné odbery vzoriek pôdy (napr. Ø89 mm x 6 mm / 3,504 palca x 0,236 palca).
·API 5DP G105: Vysoká pevnosť (medza klzu: ~724 N/mm², pevnosť v ťahu: ~793 N/mm²) pre hlboké geotechnické vŕtanie (napr. Ø101,6 mm x 8 mm / 4 palce x 0,315 palca).
·API 5DP S135: Špičková pevnosť (medza klzu: ~931 N/mm², pevnosť v ťahu: ~1000 N/mm²) pre extrémne podmienky (napr. Ø114,3 mm x 10 mm / 4,5 palca x 0,394 palca).
· AISI 304 (EN 1.4301): Nehrdzavejúca oceľ na vŕtanie odolné voči korózii v kontaminovaných pôdach (napr. Ø89 mm x 6 mm / 3,504 palca x 0,236 palca).

Tieto triedy zaisťujú všestrannosť pre odber vzoriek pôdy, inštaláciu podzemných studní a geotechnické testovanie v súlade s normami ako API 5DP a GB/T 699.

Výrobný proces

1. Výber surovín – Prémiové predvalky (45#, AISI 1045, 4130, 4140) sú testované na čistotu a konzistenciu.
2. Tvarovanie za tepla – Predvalky sú valcované za tepla alebo kované do dutých rúr.
3. Studená kresba - Rúry sú ťahané za studena cez presné matrice, aby sa zlepšila rozmerová presnosť, kruhovitosť a priamosť.
4. Tepelné spracovanie – Kalenie na vyváženie pevnosti, húževnatosti a odolnosti proti únave.
5. Narovnávanie - Pokročilé viacvalcové a hydraulické vyrovnávacie stroje zaisťujú, že rúrka dosahuje veľmi tesné tolerancie priamosti, čím sa znižuje odchýlka vŕtania.
6. CNC obrábanie – Konce sú otočené a pripravené na navliekanie.
7. Navliekanie – Závity Q™ (alebo R/T/API) sú rezané pomocou CNC sústruhov, aby sa zabezpečil spoľahlivý prenos krútiaceho momentu.
8. Povrchová úprava – Oxid, fosfátovanie, galvanizácia alebo náter podľa požiadaviek zákazníka.
9. Kontrola a testovanie – Rozmerové kontroly, kontrola priamosti, ultrazvukové testovanie, testovanie tvrdosti a meranie závitov.

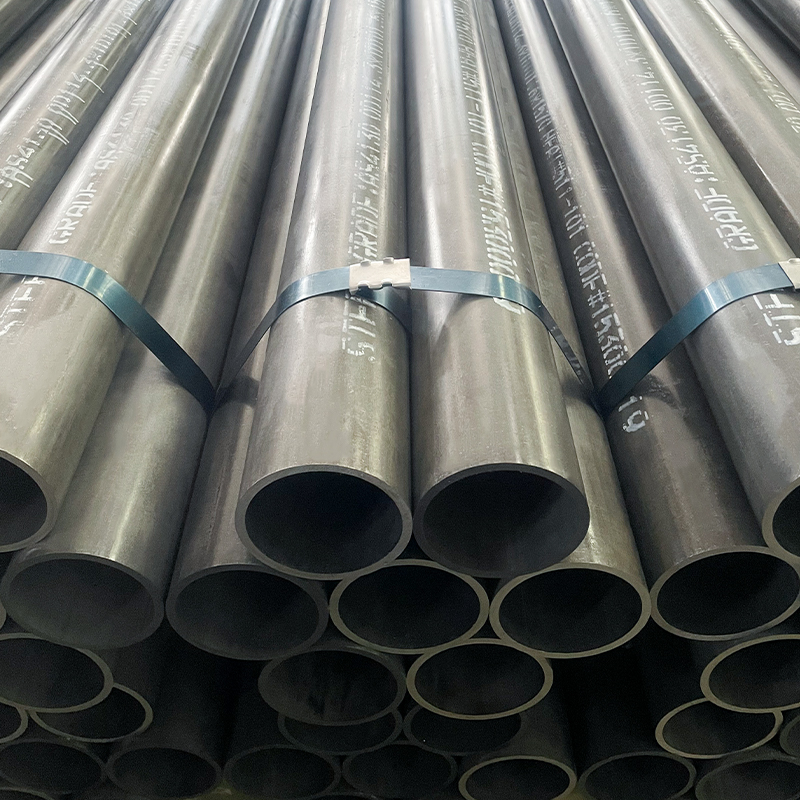

10. Balenie – Rúry sú vybavené chráničmi závitov a sú bezpečne zviazané.

Tento proces poskytuje vysokovýkonné vrtné potrubie pre spoľahlivé odbery vzoriek pôdy.

Materiálové špecifikácie

stupeň: ASTM A519 Grade 4130 (ekvivalent GB/T 699 45#), s možnosťami pre 4140, 4340, API 5DP E75, X95, G105, S135, AISI 304
Chemické zloženie (stupeň 4130, % pokiaľ nie je uvedené inak):
·Uhlík (C): 0,28–0,33
·Mangán (Mn): 0,40–0,60
· Fosfor (P): 0,035 max
·Síra (S): 0,040 max
·Chróm (Cr): 0,80–1,10
·Molybdén (Mo): 0,15–0,25
Mechanické vlastnosti (trieda 4130, kalené a temperované):
· Medza klzu: ~520 N/mm²
· Pevnosť v ťahu: ~690 N/mm²
· Predĺženie: 15% (min)

Rozsah veľkostí:

· Vonkajší priemer (OD): Ø60,3 – 114,3 mm (2,375 – 4,5 palca)
· Hrúbka steny (WT) : 4 – 12,7 mm (0,157 – 0,5 palca)
· Dĺžka: R1 (6,1 – 7,6 m / 20 – 25 stôp), R2 (8,5 – 10 m / 28 – 33 stôp), R3 (11,6 – 13,7 m / 38 – 45 stôp) alebo strih na mieru

Bežné veľkosti geotechnických vrtných rúr (OD x WT):
·Ø60,3 mm x 6 mm (2,375 palca x 0,236 palca, vzorkovanie ľahkej pôdy)
·Ø76,1 mm x 6 mm (3 palce x 0,236 palca, štandardný odber vzoriek pôdy)
·Ø89 mm x 6 mm (3,504 palca x 0,236 palca, štandardný odber vzoriek pôdy)
·Ø101,6 mm x 8 mm (4 palce x 0,315 palca, hlbší odber vzoriek pôdy)
·Ø114,3 mm x 10 mm (4,5 palca x 0,394 palca, vysokovýkonné geotechnické vŕtanie)

Tolerancie (podľa ASTM A519):
·OD: ±0,05 mm pre Ø60,3–100 mm; ±0,1 mm pre >100–114,3 mm
·WT: ± 3 %
· Dĺžka: ±50 mm pre dĺžky rezu
· Dodacie podmienky: Kalené a temperované, normalizované
· Podmienky povrchu: Čierny oxid, potiahnutý fosfátom alebo podľa požiadaviek zákazníka
· Pripojovacie závity: NC26, NC31, NC38, NC40 alebo custom

Aplikácie
Naše ASTM A519 Grade 4130 a iné vrtné rúry (napr. Ø89 mm x 6 mm / 3,504 palca x 0,236 palca) sú určené pre:
Geotechnický odber vzoriek pôdy, prieskum lokality, geotechnické vŕtanie: Vysokovýkonná vrtná rúra pre:
1. Environmentálne testovanie: Analýza kontaminácie pôdy (4130, AISI 304, Ø89 mm x 6 mm).
2. Geotechnické prieskumy: Štandardné penetračné testovanie (SPT), vzorkovanie jadra (4130, 4140, Ø76,1 mm x 6 mm).
3. Studne podzemnej vody: Inštalácia monitorovacích vrtov (API 5DP E75, X95, Ø101,6 mm x 8 mm).
4. Dynamické snímanie: Perkusný odber vzoriek v zmiešaných pôdach (4130, G105, Ø89 mm x 6 mm).
5. Posudzovanie miest inžinierskych stavieb
6. Analýza stability základov a terénu
7. Sekundárne aplikácie (obmedzené použitie):
·Malé konštrukčné podpery (napr. ASTM A519 4140).
·Dočasné puzdrá na plytké vŕtanie (AISI 304).

Pre aplikácie s ľahším zaťažením preskúmajte naše hadičky ASTM A513 Grade 1010 pre dopravníkové valčeky.

Zabezpečenie kvality

Všetky rúry triedy 4130, 4140, API 5DP a iné sú v súlade s ASTM A519, API 5DP alebo príslušnými normami. Skúšobné certifikáty podľa DIN EN 10204 3.1 overujú chemické zloženie, mechanické vlastnosti a rozmerovú presnosť. Ultrazvukové testovanie, testovanie tvrdosti a kontroly závitov zabezpečujú špičkový výkon pre geotechnické vŕtanie.

Zvýšte efektivitu odberu vzoriek pôdy

·Vytvorené pre drsné pôdy: Veľkosti ako Ø89 mm x 6 mm (3,504 palca x 0,236 palca) a Ø101,6 mm x 8 mm, s triedami 4130 až S135, zaisťujú odolnosť a presnosť.
· Súlad s globálnymi normami: Možnosti ASTM A519, API 5DP a GB/T 699 spĺňajú celosvetové geotechnické potreby.
· Flexibilné napájanie: Skladové štandardné veľkosti a prispôsobiteľné dĺžky pre vaše vrtné súpravy.
· Odborné poradenstvo: Náš tím vám pomôže vybrať ideálny stupeň a veľkosť pre efektívny odber vzoriek pôdy.
