Honovaná a SRB rúrka – ASTM A513 ST52 / SAE 1026, zváraná (CDW), zrkadlová povrchová úprava pre sudy hydraulických valcov

Naše rúry ASTM A513 zvárané za studena (CDW) honované a SRB sú presné - $ $

Informovať sa teraz

Tieto rúry kombinujú nákladovú efektívnosť zváraných rúr s vysoko presnou povrchovou úpravou, čím poskytujú:

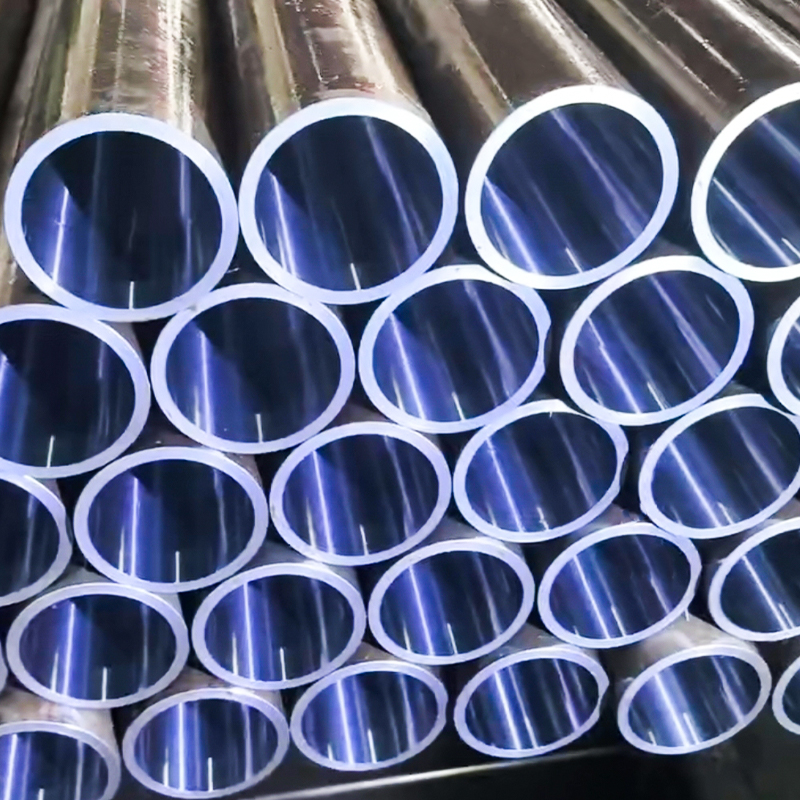

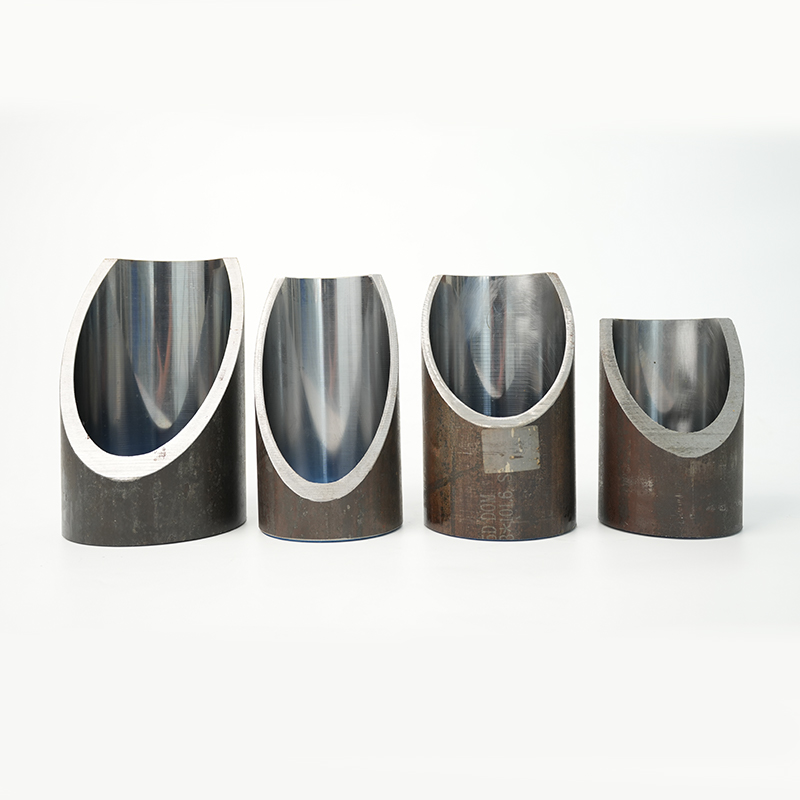

· Zrkadlový vnútorný otvor (Ra ≤ 0,4 μm pre honované, Ra ≤ 0,2 μm pre SRB)
· Pevné rozmerové tolerancie (H8)
· Vynikajúca priamosť pre spoľahlivý chod piesta

Ideálne pre stredotlakové hydraulické valce, priemyselné stroje, automobilový priemysel a poľnohospodárske aplikácie, kde sa vyžaduje kvalitná povrchová úprava otvoru, ale nie sú potrebné bezšvíkové rúry.

Typické triedy ocele

·ST52 (ekvivalent ASTM A513 Type 5 DOM)
·SAE 1026 (rúrka DOM z uhlíkovej ocele)
·Voliteľné: 1020 alebo 1025 v závislosti od mechanických požiadaviek

Bežné veľkosti (OD × WT × ID)

·Ø40 mm × 5 mm
·Ø50 mm × 6 mm
·Ø63,5 mm × 6,35 mm
·Ø76 mm × 7 mm
·Ø90 mm × 8 mm
·Ø100 mm × 10 mm

Vlastné metrické a imperiálne veľkosti sú k dispozícii na požiadanie.

Technické špecifikácie

· Štandard: ASTM A513, hadica DOM typu 5, zváraná (CDW)
· Stav: Honované za studena ťahané / SRB
·Tolerancia ID: H8 (alebo tesnejšie na požiadanie)
· Povrchová úprava: Ra ≤ 0,4 μm (honované) / Ra ≤ 0,2 μm (SRB)
· Rovnosť: ≤ 0,3 mm/m
· Kruhovitosť: ≤ 0,03 mm

Výrobný proces

1. Výroba zváraných rúr – ERW z vysoko kvalitnej pásovej ocele
2. Studené kreslenie cez tŕň (DOM) – zlepšuje rozmerovú presnosť a mechanické vlastnosti
3. Tepelné spracovanie / normalizácia – zvyšuje integritu zvaru
4. Honovanie – presná abrazívna úprava pre Ra ≤ 0,4 μm
5. Skiving & Roller Burnishing (SRB) – voliteľná povrchová úprava zrkadlového ID Ra ≤ 0,2 μm
6. Kontrola – kontroly rozmerov, priamosti, kruhovitosti a drsnosti povrchu

Kľúčové vlastnosti a výhody

·Nákladovo efektívna alternatíva k bezšvovým rúram pre stredotlakové valce
· Vysoká presnosť tolerancie H8 pre spoľahlivú montáž
· Zrkadlový povrch otvoru pre predĺženú životnosť tesnenia a piestu
· K dispozícii v leštenej alebo SRB povrchovej úprave
· Dodávané metrické a imperiálne veľkosti

Aplikácie

·Hydraulické valce pre stavebné a poľnohospodárske stroje
· Hlavne pneumatických valcov
· Zariadenia na manipuláciu s materiálom a zdvíhacie zariadenia
·Priemyselné hydraulické lisy
·Hydraulické systémy automobilových a mobilných strojov $ $
