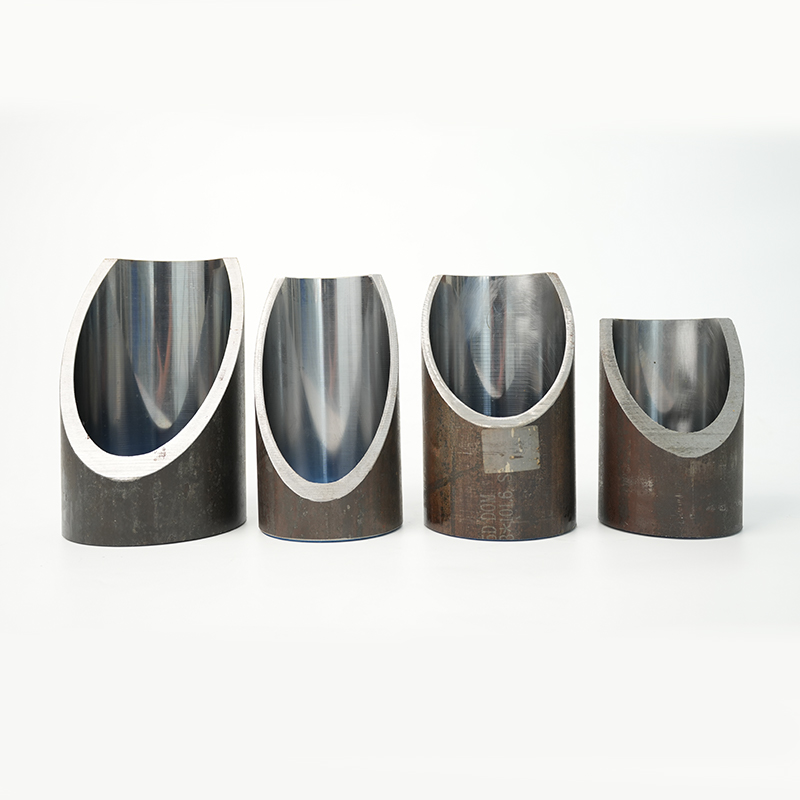

Naše honované a brúsené a valcované rúry (SRB) – ASTM A519 sú presné za studena ťahané bezšvíkové (CDS) oceľové rúry spracované na dosiahnutie zrkadlového vnútorného priemeru. S toleranciami až H8 a drsnosťou povrchu Ra 0,4 μm sú tieto rúrky ideálne pre valce hydraulických valcov vyžadujúce nízke trenie, dlhú životnosť tesnenia a vysokú odolnosť proti opotrebovaniu.
Navrhnuté pre severoamerické a medzinárodné trhy, ktoré sa riadia normami ASTM, sú tieto rúry široko používané v stavebných, priemyselných, poľnohospodárskych a automobilových hydraulických systémoch.
Typické triedy ocele
·ST52 - dobrá mechanická pevnosť, opracovateľnosť a zvárateľnosť
·20MnV6 – mikrolegovaná oceľ pre vysokú odolnosť proti opotrebovaniu a húževnatosť
·27SiMn – vysokopevnostná legovaná oceľ pre vysokovýkonné hydraulické valce
· Iné triedy sú k dispozícii na požiadanie (ASTM A519 1020, 1026, DOM)
Bežné veľkosti (OD × WT × ID)
·Ø40 mm × 5 mm (ID Ø30 mm)
·Ø63,5 mm × 6 mm (ID Ø51,5 mm)
·Ø90 mm × 8 mm (ID Ø74 mm)
·Ø100 mm × 10 mm (ID Ø80 mm)
·Ø125 mm × 12,5 mm (ID Ø100 mm)
·Ø150 mm × 15 mm (ID Ø120 mm)
Imperiálne veľkosti (palcové hadice DOM) sú k dispozícii na požiadanie.
Technické špecifikácie
· Štandard: ASTM A519 Typ 5 / DOM hadica
· Stav: Bezšvové ťahané za studena, honované alebo SRB
·Tolerancia ID: H8 (alebo tesnejšie na požiadanie)
· Povrchová úprava: Ra ≤ 0,4 μm (honované), Ra ≤ 0,2 μm (SRB)
· Rovnosť: ≤ 0,3 mm/m
· Kruhovitosť: ≤ 0,03 mm
Výrobný proces
1. Výroba bezšvíkových rúr ASTM A519 – dierovanie a valcovanie za tepla
2. Studené kreslenie cez tŕň (DOM) – zlepšuje rozmerovú presnosť a mechanické vlastnosti
3. Tepelné spracovanie / normalizácia – zabezpečuje stabilitu vnútornej konštrukcie
4. Honovanie – precízny brúsny povrch na dosiahnutie hladkého ID
5. Skiving & Roller Burnishing (SRB) – voliteľná zrkadlová úprava pre ultra nízke Ra
6. Kontrola – kontroly rozmerov, priamosti, kruhovitosti a povrchovej úpravy
Kľúčové vlastnosti a výhody
·Ultra hladké ID pre dlhotrvajúce tesnenia a piesty
· Vysoká rozmerová presnosť (H8) pre spoľahlivú montáž valca
· K dispozícii v leštenej aj SRB povrchovej úprave
·Nákladovo efektívne riešenie pre stredne až vysokotlakové hydraulické valce
· Kompatibilné s metrickými a britskými normami
Aplikácie
· Hydraulické valce v stavebníctve, poľnohospodárstve a priemyselných strojoch
· Hlavne pneumatických valcov
· Ťažké zdvíhacie zariadenia
· Lisovacie stroje a priemyselná automatizácia
