Name: Tenkostenná oceľová rúrka CDW s veľkým priemerom Ø100*1
Rating: 5 (99 reviews)

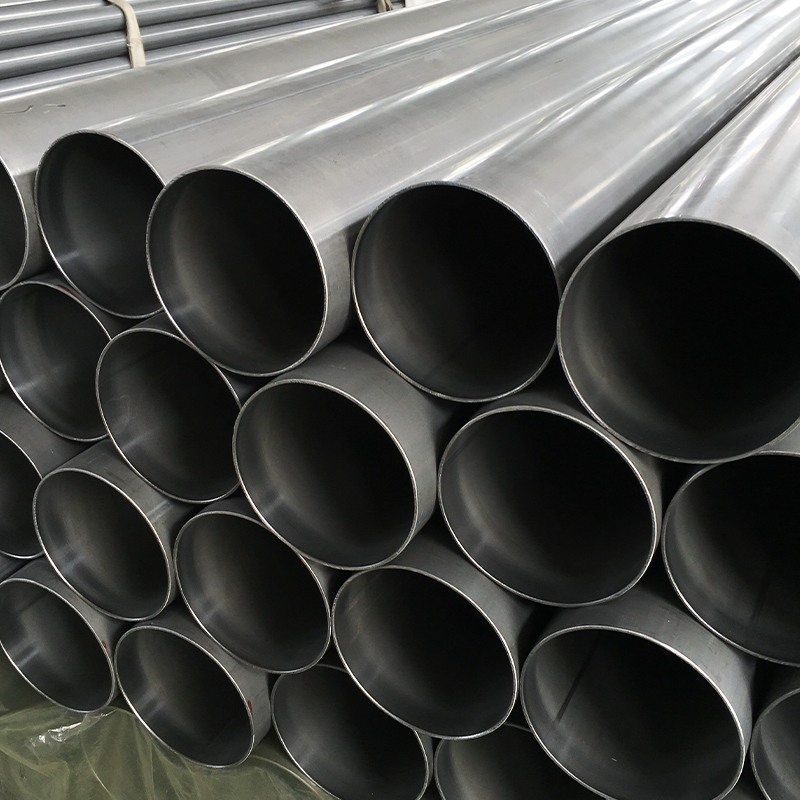

Tenkostenná oceľová rúrka CDW s veľkým priemerom Ø100*1

Tenkostenná rúra zváraná za studena ťahaná s veľkým priemerom – Ø100 × 1 mm Presná tenkostenná rúra pre ľahké konštrukčné aplikácie Špecifikácie produktu

Informovať sa teraz

Parameter	Špecifikácia	Tolerancia
Vonkajší priemer (OD)	100 mm (± 0,15 mm)	DIN 2393 h9
Hrúbka steny	1,0 mm (± 0,05 mm)	DIN 2393 ± 5 %
Dĺžka	1-7m (vlastné až do 12m)	Rovnosť ≤0,5 mm/m
Stupeň materiálu	ST37-2 / ST52-3 / E355	EN 10305-2
Povrchová úprava	Hladký (Ra ≤ 1,2 μm)	Voliteľné leštené

Rozšírený rozsah veľkostí a špecifikácie

OD (mm)	Hrúbka steny (mm)	Štandardná dĺžka	Tolerancia	MOQ
50-80	0,8-1,5	2-7m	± 0,10 mm	200 kg
82-120	1,0-2,0	2-7m	± 0,15 mm	150 kg
121-180	1,2-3,0	2-7m	± 0,20 mm	100 kg
182-250	1,5-4,0	2-6m	± 0,25 mm	50 kg
251-299	2,0-5,0	2-6m	± 0,30 mm	30 kg

Kľúčové poznámky:

· Všetky veľkosti dostupné v ST37-2, ST52-3, E355
· Vlastné dĺžky do 12 m (rovnosť ≤ 1 mm/m)
· K dispozícii sú špeciálne tolerancie (± 0,05 mm steny, ± 0,03 mm OD)

Konkurenčná výhoda

Parameter	Naša trubica	Priemyselný štandard	Bezšvová trubica
Tolerancia OD	±0,1 mm	± 0,30 mm	± 0,50 mm
Variácia na stenu	±2 %	±10 %	± 8 %
Dodacia lehota	2-3 týždne	4-6 týždňov	6-8 týždňov

Kľúčové výhody

· 40% zníženie hmotnosti v porovnaní so štandardnými nástennými rúrami
· Pripravený na zváranie – čistý povrch bez oxidov (Sa 2,5)
· Sledovateľnosť šarže – úplná certifikácia EN 10204 3.1

Baliace riešenia

Typ	Kapacita	Špeciálne funkcie
Stojany VMI	200 rúrok	RFID sledovanie, JIT dodávka
Boxy proti pomliaždeniu	50 rúrok	Riadená vlhkosťou
Ekologické balíčky	100 rúrok	Recyklovateľné PET pásky

Výrobný proces

1. Výber materiálu
· Oceľový pás valcovaný za studena (EN 10139) s kontrolovanou chémiou
·Ultrazvukovo čistený povrch (štandard Sa 2.5)
2. Presné zváranie
· Vysokofrekvenčné indukčné zváranie (400 kHz)
· In-line žíhanie švov pre rovnomernú štruktúru zrna
3. Studená kresba
·3-stupňový proces ťahania s 18% redukciou
· Špeciálna podpora tŕňa pre integritu tenkej steny
4. Kontrola kvality
·100% testovanie vírivými prúdmi (EN 10246-1)
· Meranie laserovým mikrometrom (±0,02 mm)
· Hydrostatické testovanie (voliteľné, až do 150 barov)

Technické porovnanie

Funkcia	Naša rúrka Ø100×1mm	Štandardná CDW trubica
Konzistencia steny	±0,03 mm	± 0,10 mm
Oválnosť	≤ 0,1 % OD	≤ 0,3 % OD
Medza klzu	o 20 % vyššie	Štandardné
Drsnosť povrchu	Ra 0,8-1,2 μm	Ra 1,5-2,5μm

Kľúčové výhody

· Úspora hmotnosti: O 30 % ľahšie ako bežné trubice
· Precision Fit: Ideálne pre teleskopické zostavy
· Nákladovo efektívne: 15-20% lacnejšie ako bezproblémové alternatívy
· Pripravené na použitie: Nevyžaduje sa žiadne sekundárne obrábanie

Typické aplikácie

· Letecké komponenty (nekritické štruktúry)
· Rámy zdravotníckych zariadení
· Montážne systémy solárnych panelov
· Architektúra výstavných výstav
· Potrubie robotických ramien

Možnosti balenia

Typ	Množstvo za balík	Ochrana
Drevená prepravka	50 rúrok	Vodotesný obal
Balenie oceľových pásov	100 rúrok	Chrániče okrajov
Vlastný stojan VMI	200 rúrok	Označené RFID
