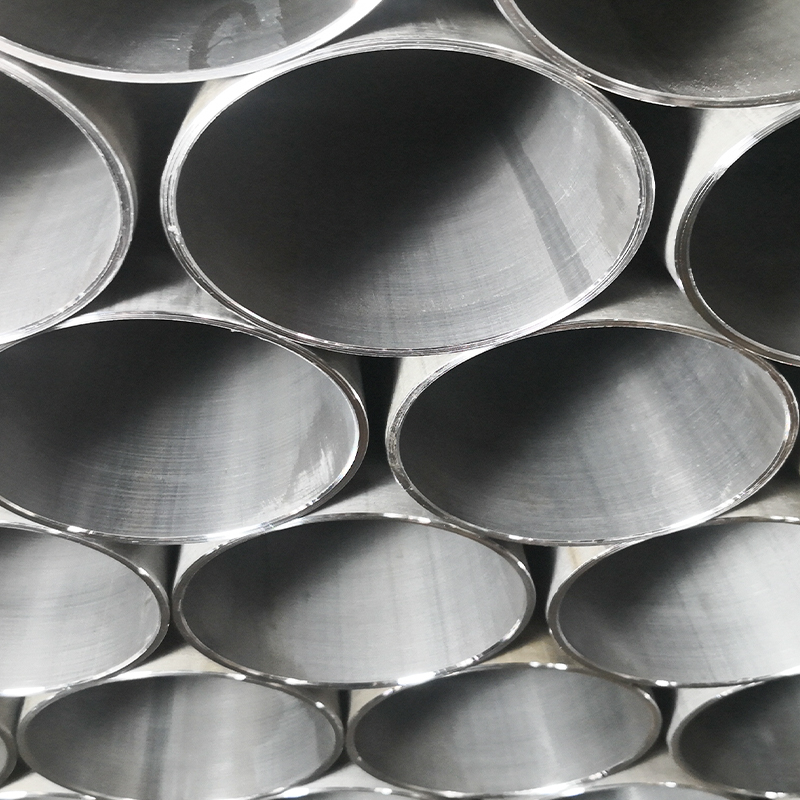

Naše trubice Super Smooth ID (SSID) sú navrhnuté pre aplikácie vyžadujúce extrémne
Naše trubice Super Smooth ID (SSID) sú navrhnuté pre aplikácie vyžadujúce extrémne
Tieto rúry sú vyrobené z vysoko pevnej ocele ST52 a ponúkajú:
· Pevné tolerancie H9 pre presné lícovanie
· Ultra hladké vnútorné povrchy (Ra0,4 – Ra0,8) pre minimálne trenie
· Vynikajúca priamosť a zaoblenie pre hydraulické a presné aplikácie
Ideálne pre hydraulické valce, pneumatické pohony, presné stroje a nástrojové systémy.
Kľúčové vlastnosti
· Materiál: Oceľ ST52
· Povrchová úprava vnútorný priemer: Ra0,4 – Ra0,8
· Rozmerová presnosť: tolerancia H9
· Vynikajúca priamosť a zaoblenie
· Dostupný rozsah OD: 60,3 – 114,3 mm
· Hrúbka steny: 4,75 – 6,35 mm
· Vhodné pre vysoko presné hydraulické a pneumatické systémy
Tabuľka technických špecifikácií
| OD (mm) | ID (mm) | Stena (mm) | Ra (ID) | Tolerancia |
| 60.3 | 50.8 | 4.75 | 0.6 | H9 |
| 73 | 63.5 | 4.75 | 0.4 | H9 |
| 101.6 | 88.9 | 6.35 | 0.8 | H9 |
| 114.3 | 101.6 | 6.35 | 0.8 | H9 |
(Vlastné veľkosti dostupné na požiadanie)
Super hladké ID trubice – Porovnanie povrchovej úpravy
| OD (mm) | ID (mm) | Stena (mm) | Ra (ID) | Typické aplikácie |
| 73 | 63.5 | 4.75 | 0.4 | Ultra-vysoko presné hydraulické valce, nástroje, letecké komponenty, vysokovýkonné stroje |
| 60.3 | 50.8 | 4.75 | 0.6 | Presné hydraulické/pneumatické valce, priemyselné stroje, automobilové pohony |
| 60.3 | 50.8 | 4.75 | 0.8 | Štandardné hydraulické valce, pneumatické piesty, presné stroje na všeobecné použitie |
| 101.6 | 88.9 | 6.35 | 0.8 | Vysokovýkonné hydraulické valce, stavebné a priemyselné stroje |
| 114.3 | 101.6 | 6.35 | 0.8 | Veľkopriemerové hydraulické valce, priemyselné zariadenia s vysokým zaťažením |
Poznámky:
·Ra0,4 = ultra hladký, minimálne trenie
·Ra0,6 = štandardne vysoký výkon
·Ra0,8 = univerzálne hydraulické/pneumatické aplikácie
Výrobný proces
1. Výber vysokopevnostnej ocele ST52
2. Ťahanie za studena alebo valcovanie za studena na dosiahnutie OD a hrúbky steny
3. Presné honovanie pre super hladký ID (Ra0,4 – Ra0,8)
4. Tepelné spracovanie na uvoľnenie napätia a optimalizované mechanické vlastnosti
5. Povrchová úprava – olejované, fosfátované, prípadne nátery
6. Kontrola – rozmerové kontroly, priamosť, kruhovitosť, meranie Ra
7. Ako si vybrať super hladké ID trubice
Povrchová úprava (Ra)
·Ra0,4: Ultra vysoká presnosť (hydraulické, nástrojové, letecké)
·Ra0,6: Štandardný vysoký výkon (priemyselné stroje, automobilový priemysel)
·Ra0,8: Univerzálne hydraulické/pneumatické systémy
Tolerancia (H9 alebo H8)
·H9: Spoločné pre väčšinu SSID trubíc
·H8: Vysoká presnosť pre kritické aplikácie
Materiál (trieda ocele)
·ST52 : Vysokopevnostná oceľ pre hydraulické a presné stroje
·Voliteľné zliatiny pre vyšší tlak alebo teplotu
Veľkosť (OD x ID x stena)
· Zodpovedajte špecifikáciám valca alebo piestu
· Vlastné veľkosti sú k dispozícii, ak štandardné veľkosti nesedia
Aplikácie
· Hydraulické valce a piesty
· Pneumatické pohony
· Presné stroje a nástroje
· Automobilové a priemyselné zariadenia
Tipy:
·Ra0,4–0,6 pre vysokorýchlostné alebo vysoko presné aplikácie
· Tolerancia H9 zaisťuje spoľahlivé utesnenie
· Overte hrúbku steny pre menovitý hydraulický tlak
·Zvážte povrchové úpravy pre koróziu alebo mazanie $ $
Suao je profesionálny výrobca vysokopresných za studena ťahaných oceľových rúr, hydraulických rúr a rúr pre mechanické konštrukcie, ktorý integruje výskum a vývoj, výrobu, kontrolu a globálny predaj. Prevádzkujeme dva veľké výrobné závody s rozlohou viac ako 36 000 metrov štvorcových, s viac ako 200 zamestnancami a ročnou produkciou viac ako 50 000 ton, dodávajúc zákazníkom na hlavných priemyselných trhoch po celom svete. Ako Dodávatelia Super hladké vnútorné rúrky (SSID) – oceľ ST52, tolerancia H9, Ra0,4 – Ra0,8, Ø60,3 – 114,3 mm, naše integrované výrobné kapacity zahŕňajú ťahanie za studena, tepelné spracovanie, rovnanie, konečnú úpravu, rezanie, skosenie a povrchovú úpravu. Sú podporené kompletným sortimentom moderného zariadenia na nedeštruktívne testovanie, chemickú analýzu a online monitorovanie rozmerov – čo zaručuje, že každá rúra spĺňa prísne normy kvality. Neustále investujeme do automatizácie a systémov inteligentnej výroby, aby sme umožnili flexibilnú výrobu s vysokou variabilitou a nízkymi objemami. Na mieru Super hladké vnútorné rúrky (SSID) – oceľ ST52, tolerancia H9, Ra0,4 – Ra0,8, Ø60,3 – 114,3 mm. Naše produkty sú široko používané v stavebných strojoch, hydraulických systémoch, automobilových dieloch, veternej energii, lodiarstve, železniciach a v sektore ropy a zemného plynu. Certifikované podľa noriem ISO 9001, ISO 14001, CE a RoHS, Hongli je viac než výrobca – sme dôveryhodný dlhodobý partner pre globálnych priemyselných klientov.
