Materiály pneumatického valca: uhlíková oceľ vs. nehrdzavejúca oceľ vs hliník

Vyberte si nesprávny materiál rúrky pre pneumatický valec a následky sa rýchlo prejavia – zaseknuté tesnenia v dôsledku korózie, nadmerné opotrebovanie diery v dôsledku nedostatočnej tvrdosti povrchu alebo zníženie hmotnosti, ktoré zvyšuje cyklus zotrvačnej záťaže vášho ovládača za cyklom. Rúrka nie je pasívne puzdro; je to presné rozhranie medzi stlačeným vzduchom a mechanickým výstupom. Jeho tolerancia vnútorného priemeru, drsnosť povrchu a vlastnosti materiálu určujú, ako dlho vydržia tesnenia, ako hladko sa piest pohybuje tam a späť a či zostava prežije svoje prevádzkové prostredie. Na trhu dominujú tri materiály: uhlíková oceľ, nehrdzavejúca oceľ a zliatina hliníka . Každý z nich má skutočný domov – a kontext, v ktorom zlyhá. Tento sprievodca vás oboznámi so všetkými tromi, aby ste mohli volať pomocou čísel, nie dohadov.

Prečo materiál trubice určuje výkon vášho valca

Rúrka pneumatického valca musí spĺňať požiadavky, ktoré ťahajú opačným smerom. Potrebuje vyvŕtané brúsenie alebo vybrúsenie do úzkych tolerancií – zvyčajne ISO H7 alebo H8 – takže tesnenie piesta si udrží konzistentný kontakt bez zaseknutia. Vnútorný povrch musí dosiahnuť drsnosť Ra ≤ 0,4 µm, aby sa minimalizovalo trenie a predĺžila sa životnosť tesnenia. Zároveň musí byť stena dostatočne pevná, aby udržala prevádzkové tlaky (bežne 0,4–1,0 MPa pre priemyselnú pneumatiku) a odolávala deformácii pri bočnom zaťažení alebo montážnom namáhaní. Výber materiálu je stredobodom všetkých týchto požiadaviek. Určuje, akú povrchovú úpravu je možné dosiahnuť, ako rúra reaguje na pracovné prostredie, koľko váži zostava a koľko stojí jednotka a počas jej životnosti. Porozumenie presne honované rúrky pneumatického valca začína pochopením, ktorý základný materiál robí tieto tolerancie dosiahnuteľnými a udržateľnými vo vašej špecifickej aplikácii.

Pneumatické valcové rúrky z uhlíkovej ocele: Pevnosť pri nižších nákladoch

Uhlíková oceľ zostáva najrozšírenejším materiálom rúr vo všeobecnej priemyselnej pneumatike a dôvod je jednoduchý: ponúka vysokú mechanickú pevnosť pri výrazne nižších nákladoch na suroviny ako nehrdzavejúca oceľ alebo hliníková zliatina, ak sa meria na základe pevnosti za dolár.

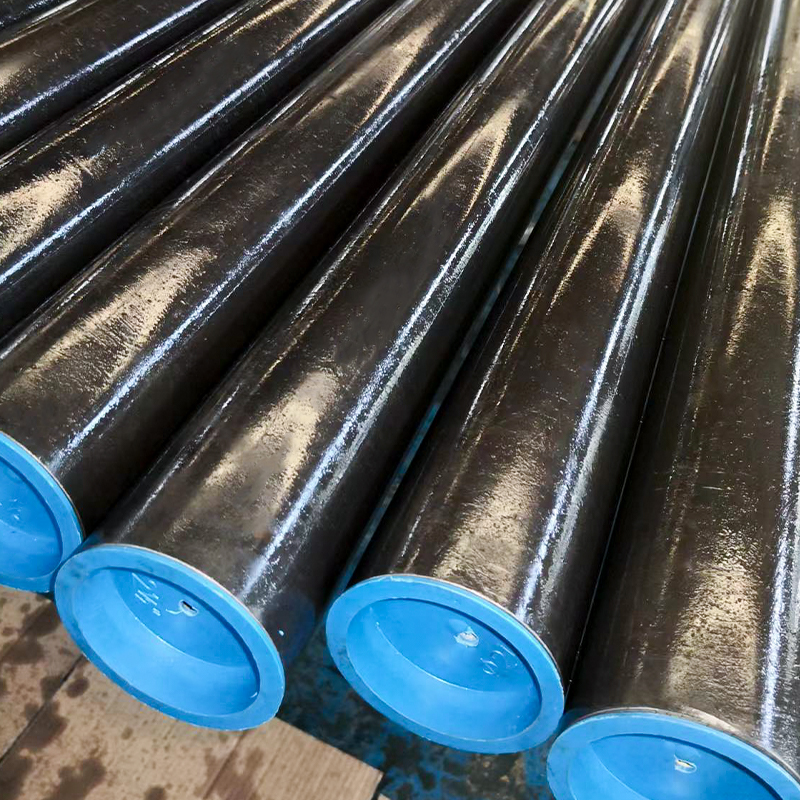

Bežné stupne zahŕňajú E355 (St52) podľa EN 10305 a ASTM A519 SAE 1026 pre bezšvíkové rúry ťahané za studena a ASTM A513 pre za studena ťahanú zváranú (CDW/DOM) rúrku. E355 poskytuje minimálnu medzu klzu 355 MPa a pevnosť v ťahu 500 – 650 MPa, čo je dostatočné pre vysokocyklovú pneumatickú prevádzku. Proces ťahania za studena zjemňuje štruktúru zŕn, sprísňuje rozmerové tolerancie na IT8–IT10 na vonkajšom priemere a ponecháva vnútorný otvor v stave vhodnom na následné honovanie alebo hladenie valcovaním (SRB), aby sa dosiahlo Ra ≤ 0,4 µm, ktoré vyžadujú štandardné tesnenia. Preskúmajte celý rad oceľové rúry ťahané za studena navrhnuté pre pneumatické a hydraulické valce keď je prioritou presné riadenie rozmerov.

Primárnym obmedzením je náchylnosť na koróziu. Uhlíková oceľ ľahko oxiduje vo vlhkom, mokrom alebo chemicky aktívnom prostredí. Bez ochrannej povrchovej úpravy sa na otvore tvorí hrdza a rýchlo ničí celistvosť tesnenia. Štandardné zmiernenie je tvrdé chrómovanie, bezprúdové niklovanie, fosfátovanie olejom alebo E-coat (elektrocoat) základný náter. Tieto úpravy zvyšujú procesné kroky a náklady, ale sú dobre osvedčené. V suchom vnútornom prostredí – obrábacie stroje, baliace linky, všeobecná automatizácia – ponúkajú rúry z uhlíkovej ocele so základnou povrchovou ochranou vynikajúcu dlhodobú hodnotu. Vo vonkajšom prostredí, v prostredí na spracovanie potravín alebo pri umývaní sa požiadavka na ochranu stupňuje a nákladová výhoda sa zmenšuje oproti nerezovým alternatívam.

Najlepšie sa hodí: Všeobecná automatizácia továrne, ťažké stroje, stavebné zariadenia a akékoľvek aplikácie, kde sú prevádzkové tlaky stredné až vysoké, prostredie je suché alebo kontrolované a minimalizácia materiálových nákladov je stanoveným cieľom obstarávania.

Rúry pneumatického valca z nehrdzavejúcej ocele: Vstavaná odolnosť proti korózii

Nehrdzavejúca oceľ rieši problém korózie skôr na úrovni materiálu než prostredníctvom náteru – a na tomto rozdiele záleží v prostrediach, kde sú nátery poškodené, zbavené čistiacich prostriedkov alebo to jednoducho nie je prípustné podľa predpisov o bezpečnosti potravín alebo farmaceutických výrobkov.

V dvoch triedach sa nachádza väčšina aplikácií rúr pneumatických valcov. SUS304 (1,4301) obsahuje približne 18 % chrómu a 8 % niklu, čím poskytuje vynikajúcu odolnosť voči oxidácii, atmosférickej korózii a mnohým organickým kyselinám. Je to predvolená voľba, keď sa vyžaduje odolnosť proti korózii, ale médium nie je vysoko agresívne. SUS316 (1,4401) pridáva 2–3 % molybdénu, čo dramaticky zlepšuje odolnosť voči chloridom vyvolanej jamkovej korózii – režim zlyhania, ktorý je najdôležitejší v morskom prostredí, pobrežných zariadeniach a zariadeniach na spracovanie potravín, ktoré používajú čistiace roztoky CIP s chlórom. Nákladová prémia za 316 nad 304 je skutočná (zhruba o 20 – 30 % vyššia), takže jej použitie by malo byť odôvodnené skutočným rizikom expozície chloridom, a nie ako paušálna aktualizácia. Pre rúrku pneumatického valca z nehrdzavejúcej ocele s leštenými ID povrchmi, ktoré spĺňajú rozmerové požiadavky aplikácií vysokocyklového tesnenia, pozri riešenia valcových rúr z nehrdzavejúcej ocele a the dedicated rúrky z nehrdzavejúcej ocele ťahané za studena pre prostredia kritické voči korózii .

Mechanicky má austenitická nehrdzavejúca oceľ (304/316) medzu klzu približne 205 až 310 MPa v závislosti od podmienok spracovania za studena – o niečo menej ako uhlíková oceľ E355. Rýchlosť jej vytvrdzovania je však vysoká a pre pneumatické tlaky do 1,0 MPa možno hrúbku steny dimenzovať tak, aby to kompenzovalo bez zmysluplného zníženia hmotnosti pri väčšine veľkostí vrtov. Skutočným kompromisom je obrobiteľnosť: nehrdzavejúca oceľ sa brúsi ťažšie ako uhlíková oceľ, opotrebovanie nástroja je vyššie a časy cyklu pri dokončovacom kroku sú dlhšie. To sa priamo premieta do vyššej ceny hotových rúr – zvyčajne o 50 – 80 % viac ako ekvivalentná rúra z uhlíkovej ocele, a to ešte predtým, ako sa na verziu z uhlíkovej ocele nanesie akýkoľvek povlak.

Najlepšie sa hodí: Spracovanie potravín a nápojov, farmaceutická výroba, manipulácia s chemikáliami, námorné a pobrežné aplikácie a akékoľvek inštalácie podliehajúce pravidelnému umývaniu chlórovanými alebo alkalickými čistiacimi prostriedkami.

Pneumatické valcové rúrky z hliníkovej zliatiny: ľahké a všestranné

Hliník je štandardný rúrkový materiál pre kompaktné a stredne veľké pneumatické valce v priemyselnej automatizácii – a pre túto dominanciu existuje štrukturálny dôvod nad rámec jednoduchých nákladov. Hustota hliníka je zhruba tretinová v porovnaní s oceľou (2,7 g/cm³ oproti 7,85 g/cm³ pre oceľ). V aplikáciách s vysokým cyklom – roboty na vyberanie a umiestňovanie, vychyľovače dopravníkov, baliace stroje pracujúce pri stovkách cyklov za minútu – znižuje znížená hmotnosť vratného pohybu zotrvačné zaťaženie, znižuje potrebu tlmenia na konci zdvihu a znižuje energiu spotrebovanú na cyklus.

Dominantnou zliatinou je 6061-T6 , ktorý ponúka medzu klzu približne 276 MPa – primeranú pre pneumatickú prevádzku až do 1,0 MPa s vhodnou hrúbkou steny – v kombinácii s vynikajúcou opracovateľnosťou a odozvou na anodizáciu. Eloxovanie vytvára tvrdú vrstvu oxidu hlinitého (typ II: 5–25 µm; tvrdá anodizácia typu III: 25–75 µm), ktorá výrazne zlepšuje odolnosť proti opotrebovaniu na povrchu vývrtu a poskytuje miernu ochranu proti korózii. Eloxovaný otvor môže byť ďalej brúsený, aby sa dosiahli tolerancie ID a hodnoty Ra potrebné pre dlhú životnosť tesnenia. Extrudované hliníkové profily – rúrky s obdĺžnikovým prierezom bežné na valcoch vyhovujúcich norme ISO 15552 – umožňujú, aby sa drážky T-drážok na montáž magnetického snímača vytvorili v rovnakom kroku vytláčania, čím sa zjednodušuje montáž.

Obmedzenia hliníka sú sústredené do extrémov. Je mäkšia ako oceľ (tvrdosť podľa Vickersa ~60 HV pre 6061-T6 vs. ~150–200 HV pre E355 ťahaný za studena), vďaka čomu je náchylnejší na poškodenie v dôsledku kontaminácie časticami v prívode vzduchu, ak je filtrácia nedostatočná. Funguje tiež zle v silne alkalickom prostredí (pH > 11), kde sa oxidová vrstva rozpúšťa, čo ho vylučuje pre určité chemické procesy. Pre náročné aplikácie s priemerom diery nad 100 mm a vysokým bočným zaťažením môže nižšia medza klzu hliníka vyžadovať hrúbku steny, ktorá neguje časť hmotnostnej výhody.

Najlepšie sa hodí: Priemyselná automatizácia, robotika a nástroje na konci ramena, dopravníkové systémy, polovodičové zariadenia a akékoľvek aplikácie, kde sú hmotnosť, rýchlosť cyklu a montáž snímača integrovaná do profilu hlavnými konštrukčnými kritériami.

Porovnanie vedľa seba: kľúčové metriky pre kupujúcich

Ako si vybrať správny materiál pre vašu aplikáciu

Štyri otázky vyriešia výber materiálu pre väčšinu kupujúcich. Postupne ich prepracujte – zvyčajne stačí prvá rozhodujúca odpoveď.

1. Aké je operačné prostredie? Ak je fľaša vystavená slanej vode, chlórovanej vode, kyslým alebo zásaditým procesným kvapalinám alebo vysokej vlhkosti s kondenzáciou, vhodným východiskovým bodom je nehrdzavejúca oceľ (SUS316 pre vystavenie chloridom; SUS304 inak). Ak je prostredie suché a čisté – štandardný továrenský vzduch, kontrolované vnútorné podmienky – uhlíková oceľ so štandardnou povrchovou úpravou alebo eloxovaný hliník budú fungovať spoľahlivo pri nižších nákladoch.
2. Existujú regulačné alebo hygienické požiadavky? Potravinárske, farmaceutické a biotechnologické aplikácie zvyčajne vyžadujú materiály, ktoré odolajú čistiacim protokolom CIP/SIP a sú v súlade s FDA, EC 1935/2004 alebo podobnými normami. Nehrdzavejúca oceľ (SUS316L pre cykly CIP s vysokým obsahom chloridov) je tu konvenčnou odpoveďou. Eloxovaný hliník je prijateľný v niektorých klasifikáciách určených pre styk s potravinami, ale musí byť posúdený vzhľadom na špecifickú použitú čistiacu chémiu.
3. Je hmotnosť alebo rýchlosť cyklu primárnym konštrukčným obmedzením? V robotických nástrojoch na konci ramena, kde sa prísne riadi užitočné zaťaženie a rozpočet zotrvačnosti, alebo vo vysokorýchlostnej automatizácii s rýchlosťou nad 200 cyklov za minútu, poskytuje hliník významnú výhodu. Nižšia vratná hmotnosť znižuje nároky na vankúš a dynamické zaťaženie montážneho hardvéru. V tomto rozmere nemôže konkurovať ani uhlíková oceľ, ani nehrdzavejúca oceľ.
4. Aké sú celkové náklady na vlastníctvo počas servisného intervalu? Uhlíková oceľ má najnižšie počiatočné náklady na materiál, ale môže vyžadovať pravidelnú kontrolu ochranných náterov a skoršiu výmenu v korozívnom prostredí. Nerezová oceľ má vyššiu obstarávaciu cenu, ale eliminuje údržbu náteru a zvyčajne predlžuje servisné intervaly v náročných prostrediach. Hliník stojí uprostred nákladov na materiál, ale ponúka dlhú životnosť, keď sú podmienky prostredia v rámci jeho prevádzkových limitov. Norma ISO 15552 — primárna medzinárodná špecifikácia upravujúca zameniteľnosť pneumatického valca a požiadavky na výkon —je materiálovo neutrálny vo svojich rozmerových požiadavkách, čo znamená, že správne vyrobená rúrka z ktoréhokoľvek z týchto troch materiálov môže spĺňať kritériá zameniteľnosti normy. Rozhodnutie o materiáli je na vás na základe prevádzkových podmienok a nákladov na životný cyklus, nie obmedzenia samotného štandardu.

Povrchová úprava a tolerancia: Čo musia poskytnúť všetky tri materiály

Výber materiálu je len polovicou špecifikácie trubice. Bez ohľadu na to, či si vyberiete uhlíkovú oceľ, nehrdzavejúcu oceľ alebo hliník, hotový vývrt musí spĺňať rovnaké geometrické a povrchové požiadavky, aby tesniaci systém správne fungoval. Tieto sú neobchodovateľné vo všetkých troch materiáloch.

Tolerancia vnútorného priemeru: ISO H7 (tesnejšia, používaná v presných aplikáciách) alebo ISO H8 (štandard pre väčšinu pneumatických prevádzkových podmienok) je potrebná na udržanie navrhnutej diametrálnej vôle medzi tesnením piestu a vývrtom. Odchýlky za týmto rozsahom spôsobujú buď nadmerné stláčanie tesnenia, čo vedie k vysokému treniu a teplu, alebo nedostatočný kontakt tesnenia a netesnosť okolo piestu.

Drsnosť povrchu otvoru: Ra ≤ 0,4 µm je široko používaný cieľ pre vŕtanie pneumatických valcov. Niektoré vysokovýkonné aplikácie špecifikujú Ra ≤ 0,2 µm. Povrchová úprava priamo riadi zmiešaný režim mazania v kontaktnej zóne tesnenia piesta – drsnejšie povrchy urýchľujú opotrebovanie tesnenia a zvyšujú trenie pri odtrhávaní; hladšie povrchy znižujú oboje. Honovaním a spracovaním SRB (skiving a valcové hladenie) sa tieto hodnoty dosahujú na uhlíkovej oceli a nehrdzavejúcej oceli. Otvory z eloxovaného hliníka sa po eloxovaní zvyčajne honujú, aby sa obnovila kruhovitosť a dosiahla sa požadovaná hodnota Ra. Pre bližší pohľad ako brúsená a SRB rúrka so zrkadlovým vnútorným vývrtom poskytuje konzistentnú geometriu povrchu, od ktorej závisí životnosť tesnenia, podrobnosti špecifikácie objasňujú, čo je potrebné špecifikovať, a overiť po prijatí.

Rovnosť a zaoblenie: Priamosť otvoru (zvyčajne ≤ 0,3 mm/m) a ovládanie valcovitosti zaisťujú pohyb piestu bez bočného zaťaženia tesnenia ojnice – poruchový režim, ktorý sa prejavuje ako zrýchlené opotrebovanie tesnenia ojnice v špecifickej uhlovej polohe okolo otvoru. Ťahanie za studena poskytuje vo svojej podstate lepšiu priamosť ako rúrky valcované za tepla alebo normalizované rúrky, čo je jeden z dôvodov, prečo sa pre všetky tri materiály pri výrobe rúr valcov používa surovina ťahaná za studena.

Zadanie týchto parametrov povrchovej úpravy a tolerancie vo vašich obstarávacích dokumentoch – popri triede materiálu – je najefektívnejším jediným krokom na zabezpečenie kvality rúr u dodávateľov a výrobných šarží.
