Honovanie verzus brúsenie a leštenie valčekom: Porovnanie rýchlosti, ceny a povrchovej úpravy

Čo je to honovanie? Proces, nástroje a typické výsledky

Vybrúsenie hadice hydraulického valca trvá 12 minút. Tá istá trubica dokončená rytím a leštením valčekom potrebuje menej ako dve minúty. Tento 90 % časový rozdiel je dôvodom, prečo stále viac výrobcov prehodnocuje svoju internú stratégiu dokončovania.

Honovanie je abrazívny proces obrábania, ktorý odstraňuje materiál s viacerými kamennými segmentmi namontovanými na rotačnej, vratne sa pohybujúcej hlave. Kamene sa rozširujú smerom von proti stene vrtu a prerezávajú kontrolovaný vzor krížového šrafovania. Tento vzor typicky leží v uhle 30° až 60° a je navrhnutý tak, aby udržal olejový film pri dynamickom zaťažení.

Štandardné rýchlosti posuvu pri honovaní sa pohybujú od 0,5 do 2 m/min, v závislosti od priemeru otvoru a úberu materiálu. Bežné sú brúsne zrná od 120 do 600, pričom chladiaca kvapalina sa privádza cez nástroj na spláchnutie triesok a kamienkov. Proces vytvára kal obsahujúci olej, kovové častice a brúsne zrná, čo si vyžaduje filtráciu a likvidáciu.

Keď presnosť honované rúrky sú určené pre hydraulické valce, honovanie poskytuje tolerancie vnútorného priemeru IT6 – IT7 a hodnoty drsnosti povrchu Ra 0,2–0,8 µm. Krížový poklop pomáha mazať rozhranie tesnenia, čím sa znižuje priľnavosť a predlžuje sa životnosť tesnenia v aplikáciách s vratným pohybom.

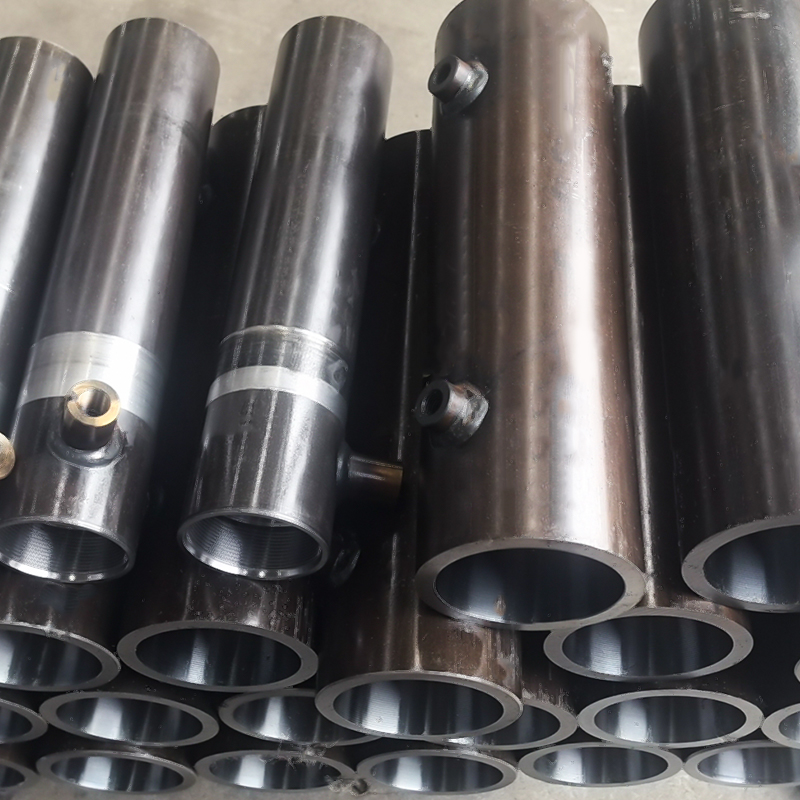

Honed Tube/SRB Tube pre hydraulické valcové hlavne

Suao ponúka Honed Tube for Hydraulický valec, SRB Tube pre hydraulický valec. Oceľové rúrky pre sudy hydraulických valcov, výrobca honovaných rúr hydraulických valcov. Honované rúrky a vypaľované valce

Zobraziť produkt →

Čo je Skiving & Roller Burnishing (SRB)? Proces, nástroje a typické výsledky

Lyžovanie a leštenie valcovaním kombinuje dva kroky v jednom nástroji. Pri doprednom zdvihu karbidová rezná čepeľ odlupuje pažbu z otvoru. Okamžite za čepeľou stláčajú kalené valčeky čerstvo narezaný povrch a vyžehľujú vrcholy do hladkej, za studena spracovanej úpravy. Celá sekvencia sa dokončí jediným prechodom – žiadne brúsne kamene, žiadne kaly.

Typické rýchlosti posuvu SRB sa pohybujú medzi 5 a 15 m/min, čo je zhruba 8 až 10-krát rýchlejšie ako bežné honovanie. Úspora času cyklu 70 – 90 % je konzistentná pri veľkostiach otvorov od 30 mm do 300 mm. Proces prebieha nasucho alebo s minimálnou olejovou hmlou, pričom vznikajú iba suché kovové triesky, ktoré sa dajú ľahko recyklovať.

SRB trvalo dosahuje rozmerové tolerancie IT7 – IT8. Drsnosť povrchu po leštení je medzi Ra 0,05 a 0,2 µm – zrkadlová úprava, ktorá výrazne znižuje trenie. Toto špičková povrchová úprava môže eliminovať potrebu dodatočného leštenia pred montážou tesnenia.

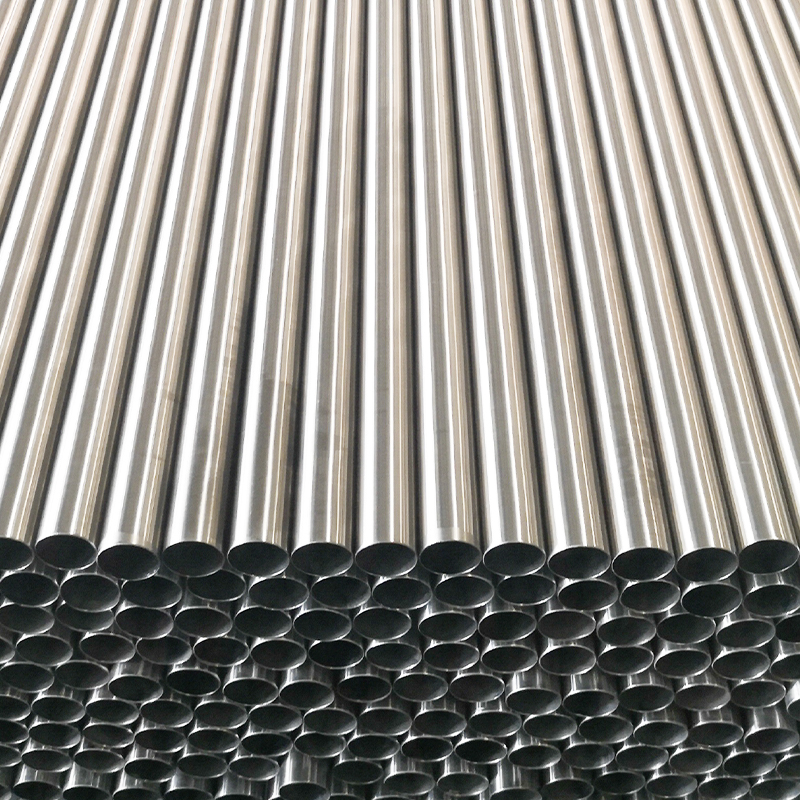

Výrobcovia rúrok so super hladkým vnútorným priemerom (SSID), čínska továreň

Ako čínski výrobcovia rúrok so super hladkým vnútorným priemerom (SSID) a vlastná továreň na výrobu rúrok so super hladkým vnútorným priemerom (SSID), spoločnosť Jiangsu Suao Metal Product Co., Ltd ponúka vlastný super hladký vnútorný priemer

Zobraziť produkt →

Vzájomné porovnanie: Honovanie verzus SRB

Čísla vedľa seba odhaľujú dve zásadne odlišné ekonomiky. V tabuľke nižšie sú uvedené procesy v šiestich dimenziách, na ktoré sa väčšina inžinierov pýta ako prvé.

Tieto medzery formujú celý výrobný pracovný tok. Rýchlejšie rýchlosti posuvu znásobujú priepustnosť. Menej zmien spotrebného materiálu znižuje prestoje. A eliminácia likvidácie kalu znižuje opakujúce sa náklady.

Povrchová úprava a výkon tesnenia: Prečo je to dôležité pre hydraulické valce

Štruktúra povrchu nie je kozmetickým atribútom vŕtania valca – je to funkčný parameter, ktorý určuje hrúbku olejového filmu, opotrebovanie tesnenia a rýchlosť úniku. Honovanieove priečne drážky fungujú ako mikrozásobníky, ktoré držia mazivo na okraji tesnenia počas štartovania a reverzácie zdvihu. Táto retencia oleja znižuje statické trenie a rozširuje presnosť sledovania pri nízkej rýchlosti.

Naproti tomu leštenie valcovaním vytvára plochý povrch. Nosné vrcholy podopierajú tesnenie bez hlbokých prehĺbení, čím sa dosahuje nižší koeficient trenia pri nepretržitom pohybe. Neprítomnosť zreteľných olejových vreciek však môže zvýšiť riziko priľnutia pri určitých uretánových alebo PTFE tesniacich zmesiach, ktoré sa spoliehajú na hraničné mazanie.

Pri aplikáciách s častými štartmi a zastavovaniami často brúsené krížové povrchy znižujú únik tesnenia o 20–40 % v porovnaní s ekvivalentným lešteným otvorom na základe údajov testovania predĺženého cyklu. Vo vysokorýchlostných valcoch s konštantným zaťažením môžu leštené otvory znížiť prevádzkové trenie o 10–15 % a predĺžiť životnosť tesnenia znížením hromadenia tepla. Výber závisí od materiálu tesnenia a prevádzkového cyklu – neexistuje univerzálny víťaz.

Analýza nákladov: CapEx, životnosť nástroja a náklady na časť

Investície do strojov sa často prikláňajú v prospech zdokonaľovania vo fáze kapitálového rozpočtu. Nový horizontálny honovací stroj začína okolo 50 000 USD a dosahuje 150 000 USD za výkonný CNC model. Vertikálne rezacie stroje majú vyššiu cenu - 80 000 až 200 000 USD - pretože musia zvládnuť ťažké rezy a presné leštiace sily v jednom vretene.

Nástroje rozprávajú iný príbeh. Pri honovaní sa používa 4 – 8 kamenných zostáv na veľkosť priemeru, pričom každá má v priemere 500 – 2 000 dielov pred výmenou. Cykly orovnávania kameňa zvyšujú čas práce a nečinnosti stroja. Nástrojová hlava SRB používa vymeniteľné karbidové doštičky a leštiace valce, ktoré vydržia 5 000 – 10 000 dielov. Keď vypočítate náklady na nástroj na meter rúry, SRB vyhrá o 30 – 50 %.

Tabuľka predpokladá typický scenár výroby v strednom objeme. Výhoda na diel rastie s väčšími veľkosťami dávok, pretože rýchlejší čas cyklu efektívnejšie absorbuje réžiu fixného stroja.

Kompatibilita materiálu: Ktorý proces funguje pre vašu triedu ocele?

Nie každá rúrková oceľ dobre reaguje na hladenie. Proces sa spolieha na plastickú deformáciu na vyrovnanie povrchových vrcholov, čo si vyžaduje materiál s dostatočnou ťažnosťou. Ocele nad HRC 35 spravidla odolávajú hladeniu dostatočne na obmedzenie zlepšenia povrchu a nad HRC 45 valcom hrozí predčasné opotrebovanie bez dosiahnutia cieľového Ra.

Honovanie, ktoré je abrazívnym procesom, reže bez ohľadu na tvrdosť. Kandidátmi sú tvrdo chrómované otvory, nitridované povrchy alebo priebežne kalené legované ocele. Kompromisom je rýchlosť rezania – vyššia tvrdosť spomaľuje rozpad kameňa a predlžuje čas cyklu, ale proces nedosahuje dno tak, ako to robí leštenie.

Bežné druhy ocele a ich odporúčané dokončovacie procesy:

• St52-3 (ASTM A513 typ 5), E355: HRC ≈ 15–22 — Vynikajúce pre SRB; dosahuje Ra 0,1 µm pri jednom priechode.
• C45E (1045), 27SiMn: HRC 25–32 – SRB funguje dobre s mierne zníženým posuvom; honovanie tiež životaschopné.
• 4130, 4140 v normalizovanom stave: HRC ~30 — Buď proces v závislosti od cieľov tolerancie.
• Kalené a temperované 42CrMo4 (4140), indukčne kalené otvory: HRC 45 — Dôrazne sa odporúča honovanie.

Pre bezšvíkové rúry ťahané za studena v hydraulické potrubie triedy, SRB zvyčajne poskytuje najrýchlejšiu návratnosť investícií. Keď špecifikácia vyžaduje tvrdosť nad touto hranicou, honovanie sa stáva jasnou cestou k splneniu požiadaviek na tlač.

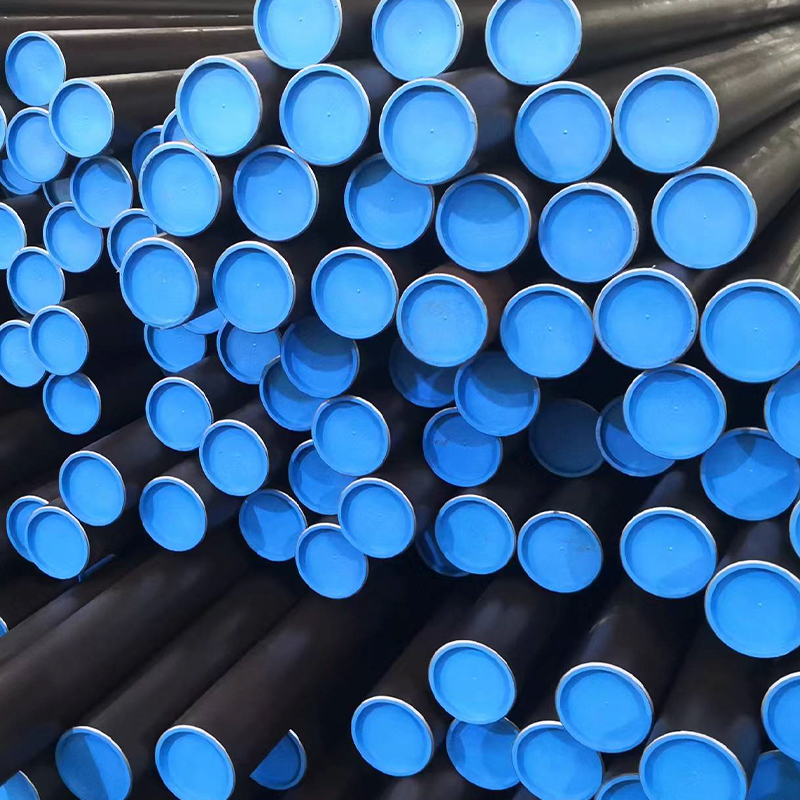

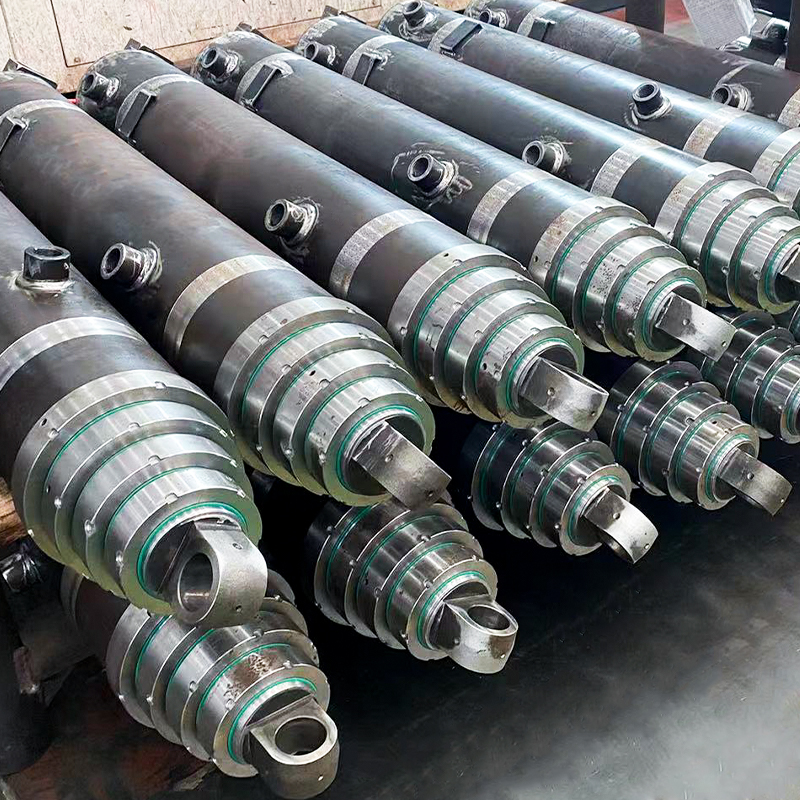

Výrobcovia bezšvíkových hydraulických potrubí ťahaných za studena, čínska továreň

Ako čínski výrobcovia bezšvíkových hydraulických rúrok ťahaných za studena a továreň na výrobu bezšvíkových hydraulických rúrok ťahaných za studena, Jiangsu Suao Metal Product Co., Ltd ponúka zákazkové bezšvíkové hydraulické rúrky ťahané za studena

Zobraziť produkt →

Ako si vybrať: Rozhodovacia matica pre konečnú úpravu rúr

Pretlačte štyri premenné cez rozhodovaciu maticu a ten správny proces sa zvyčajne objaví bez debaty. Objem výroby a tvrdosť poháňa najväčšie vidlice na ceste.

Pre zmiešané výrobné prostredia mnohé obchody prevádzkujú oba procesy vedľa seba. Rozhodovacia matica udržiava každú úlohu nasmerovanú do cenovo najefektívnejšej bunky.

Záver a ďalšie kroky

Honovanie a hladenie valčekom slúžia dvom rôznym výrobným filozofiám. Honovanie dominuje vtedy, keď tvrdosť materiálu prekročí prah hladenia alebo keď je pre funkciu tesnenia povinný definovaný krížový šraf. SRB dominuje, keď rýchlosť a jednotkové náklady riadia obchodný prípad – a prevažná väčšina nekalených rúr hydraulických valcov spadá presne do tohto sladkého bodu.

Najrýchlejší spôsob, ako vybudovať solídny obchodný prípad, je prejsť niekoľkými skúmavkami cez oba procesy a priamo merať čas cyklu, povrchovú úpravu a opotrebovanie nástroja. Inžinierske tímy, ktoré to robia, často zistia, že úspora na súčiastky sa rozhodne do týždňa od testovania. Ak chcete prediskutovať svoje požiadavky na konečnú úpravu rúr, získať porovnanie nákladov alebo požiadať o spracovanie vzorky, obráťte sa na našich aplikačných inžinierov.
